Belegstellen an der Großmarsstenge und Großmarssegel der Fregatte Berlin |
 |
Aufgelistet ist die Bezeichnung des Taus, die jeweilige Beleg-Nummer (B), Taustärke (Ø). Sind zwei Werte für Tau-Ø angegeben, handelt es sich beim ersten Wert um den Schenkel/Hanger und beim zweiten um den Läufer. Hinweise zur Tauführung und Kürzel der jeweiligen Quellen mit Seitenangabe. Nummern von Abbildungen in den Quellen sind in Klammern ausgewiesen.
Einige Taustärken wurden auf volle 10-tel aufgerundet, weniger als 0,3 mm wurden aus optischen Gründen, bis auf wenige Ausnahmen, nicht verwendet. Hanger und Läufer einiger Taljen wurden dann proportional aufeinander abgestimmt.
stehendes Gut
| Wanten Püttingswanten Ø: 0,5/0,3 |
um das Bramsalingtopp zum Taljereep auf der Fock-Mars, Püttingswanten eingehakt in die flachen Püttingseisen der Marsjuffern, ein Törn um die Wurst gelegt, Ende mit zwei Bändsel an der unteren Want angeschlagen Quellen: PW 94 (2), SC 82 (228), AT 6, MS 65, AN 112 (124) Taljereep: Abstand der Juffern etwas mehr als das Doppelte des Durchmessers der Juffern Quellen: PW 100 (16/17), AN 91/101, PW 32 (34), AT 66/68, MS 59, SC 79/80/90 (246), AT 66/68, MF 298 |
| Pardune B: 1i Ø: 0,6/0,3 |
Pardune: fliegende Pardune, gemeinsames Auge hinter der Quersaling, am Ende Violinblock mit fester Part des Läufers, Block mit Auge stroppen, dort den Hanger der Pardune mit zwei Kneifbändsel einbinden wie MS (76) Talje: Talje mit 2 Violinblöcken, eingehakt in Augbolzen hinten am Rüstbrett, holenden Part fest am unteren Taljeblock, Leinenüberschuss in Buchten aufschießen Quellen: PW 100 (16/17), SC 90, AT 68, MS 66 |
| Stengestag B: 2d Ø: 0,85/0,4 |
Auge mit Maus, von Groß-Bramsaling zum Block hinten am Auge des Fockstags wie AN 117 (130) angelascht, läuft durch Spalt hinter der Quersaling, über Talje mit Violine auf der Back hinter Fockmast, unterer einscheibiger Block in Augbolzen eingehakt, Läufer fest an der Talje selbst wie SC 90 (246) Quellen: AN 117 (130), MS 66/68, SC 89/90, AT 71 |
| Webeleinen Ø: 0,3 |
Durchmesser 1/2 Zoll, Abstand 15-16 Zoll, an den äußeren Wanten beginnen/enden mit 2 halben Schlägen, ausweben mit Webeleinknoten Quellen: AN 112, MS 62 |
Belegstellen laufendes Gut
| Fall B: 3g Ø: 0,83/0,42 |
Drehreep, gekleidet, Fallen laufen durch Scheibgatt in Stenge, Talje mit Violine auf der Mars, Ringbolzen rechts hinter Masttopp, läuft durch Spalt hinter der Quersaling, fest an Klampe Großmast Quellen: MS 82 (100), AN 177 (231) |
| Rack Ø: 0,4 |
keine Talje nur an der Rah fest, 2 Reihen Klotjes Quellen: AT Tafel VIIc, PW 86/99, MS 83, AN 181 |
| Stengewindereep B: 37 Ø: 0,83 |
Scheibgatt im Stengefuß über Schlossholz nach MS 49, Block an Augbolzen links am Eselshaupt, läuft durch Spalt hinter der Quersaling, über ein Schildpatt an der Seite am Großknecht, um Spill geführt Quelle: PW 82 (6), PW 99 (12), PW 80 (3), AT 65, MS 81, AN 172 (223) |
| Toppnanten B: 5f Ø: 0,37 |
Talje zwischen Stagauge und Rahnock wie an den Untersegeln, spezieller Toppnantblock mit kurzem Hanger am Stagauge, durch Soldatengatt der Mars, fest an Mastbeting, Doppelbelegung an einem Nagel Quellen: PW 90 (6), AT 78, MS 76 (86), 83, AN 182, SC 102 (292) |
| Brassen B: 6h Ø: 0,44/0,37 |
Schenkel: bekleidetes Auge an der Rahnock, Stopperknoten am Ende Läufer: feste Part unter der Besanmars, läuft über Schenkelblock, zurück zu Leitblöcken an Besanwanten, fest an Kampanje Bb/Stb Quellen: PW 90 (6), AT 78, MS 84, AN 186 |
| Schoten B: 7g Ø: 0,73 |
Stopperknoten am Schothorn des Marssegels, ein Stück bekleidet, wie PW 86 (1), läuft durch Schotblock an der Rahnock der Großrah, hinter der Rah über Leitblock neben der Rahklampe, durch ein Scheibgatt am Knecht der Mastbeting, fest am Betingkopf Quellen: AN 189, MS 84, PW 86 (1 und 2), AT 77 |
| Geitaue B: 9g Ø: 0,37 |
stehende Part an der Rah fest mit Zimmermannsstek, fährt über Block am Schothorn zurück zum Block an der Rah, weiter durch Loch im Marsboden neben Soldatengatt, über Leitkausch an 2. Want, fest Reling vor Kampanjedeck Bb/Stb Quellen: PW 90 (7), PW 94, AT 77, MS 85, AN 189 |
| Bulins B: 11e Ø: 0,33 |
4 Spruten, über Leitblöcke Großmarsstengestag unter Vormarsbrassen, Leitblöcke an hintere Fockwanten dicht unter der Mars, über Leitkausch, fest an Reling Backdeck Bb/Stb, Doppelbelegung mit 11f Quellen: PW 99 (9), MS 86, AN 194 |
| Bauchgordings B: 10e Ø: 0,32 |
vor dem Segel vom Unterliek über Blöcke am Stagauge, vor den Blöcken der Nockgordings, zusammen mit diesen durch Loch in der Mars neben Soldatengatt, fest Reling Backdeck Bb/Stb, fest Hauptdeck Reling Bb/Stb Quellen: AN 201, MS 86 |
| Nockgordings B: 10i Ø: 0,32 |
einfach ohne Spruten, kommt von obersten Legel am Seitenliek, läuft über Blöcke an der Rah, zu Blöcken am Stagauge hinter den Blöcken der Bauchgordings, zusammen mit diesen durch Loch in der Mars neben Soldatengatt, über Leitkauschen an den Wanten, fest seitlich an Reling Quellen: AN 198 (270), MS 86 (108) |
| Liektau Ø: 0,7 |
eigentlich dieselbe Stärke wie zugehörige Wanten, die Liektaue werden jedoch von mir an allen Segeln in gleicher Stärke ausgeführt Quellen: MS 104 |
| Anschlagbändsel Ø: 0,33 |
einzelne Bändsel mit Kreuzknoten gesichert, 2 je Segelbahn Quellen: MA 295, MF 284, AN 261/260 |
Quellen
| generell | AT Tafel Va, MS 45 |
| Salinge | MS 46, AN 23/29, PW 80 |
| Eselshaupt | MS 48, AN 23/39, PW 80/84 |
| Masttopp | AN 22/25/31, PW 80, PW 99 (12) |
| Mastbacken | AN 22 |
| Großstenge | MS 49, AN 44/171/172 (223) |

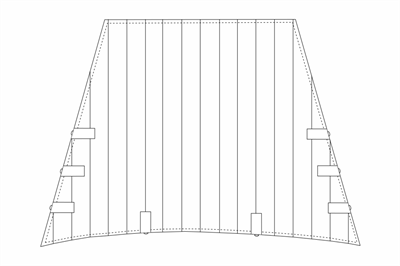

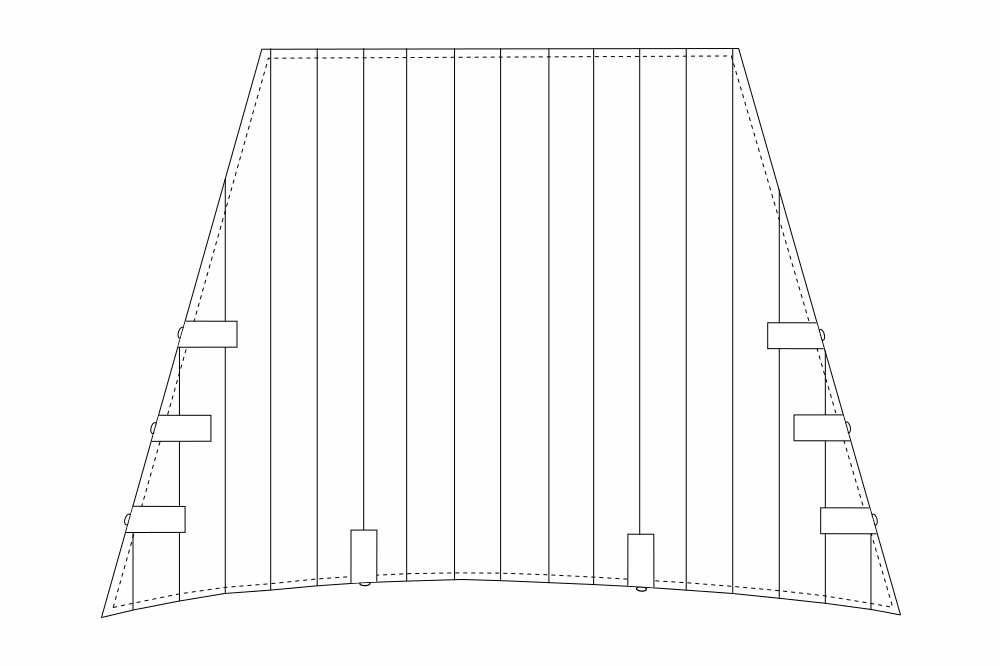

Segelschablone
 |
| Navigator |
|

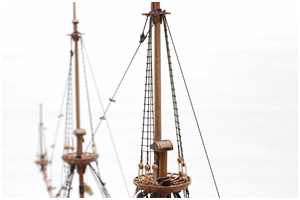

Großmarsstenge
