Streichmaß fürs Schanzkleid

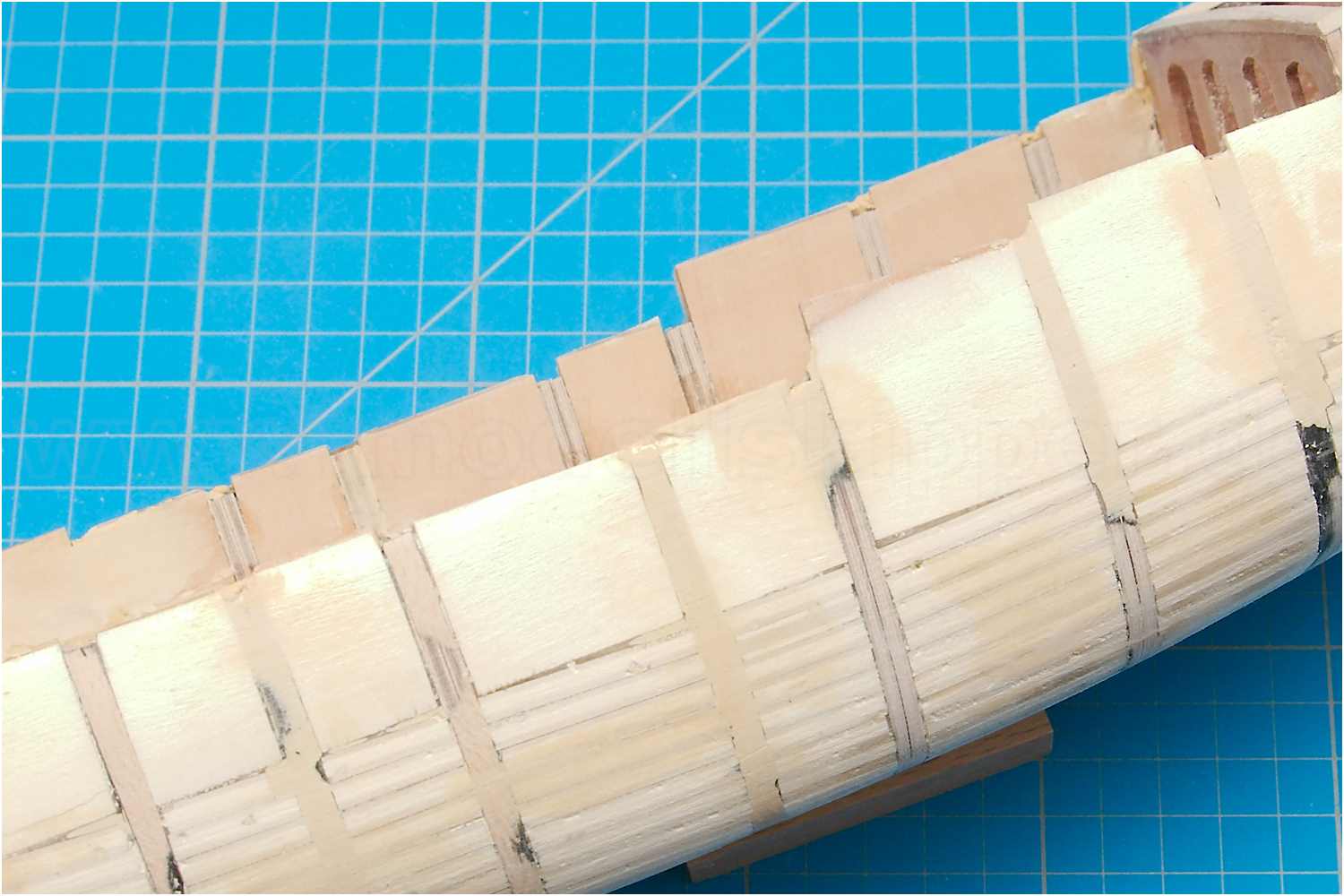

Bei der Erstbeplankung eines Modellrumpfes arbeitet man immer mit etwas Übermaß, das beim späteren Schleifen wieder entfernt wird. Auch bei der Oberkante des Schanzkleides gibt man ausreichend Material zu, um genug Spielraum bei der Endbearbeitung zu haben.

Etwas schwierig könnte sich das Ermitteln der Oberkante des Schanzkleides gestalten, da möglicherweise nach dem Schliff an der Außenseite des Rumpfes eine Bezugslinie zum Deck fehlt.

Die Höhe des Schanzkleides ab Deck wird aus dem Bauplan entnommen. Da der Abschluss der Oberkante nach der Beplankung nicht unbedingt eine gerade Linie sein wird, muss an der Innenseite in regelmäßigen Abständen die Höhe vom Deck zu Oberkante gemessen und den Wert abzüglich der Höhe des späteren Schanzkleides auf die Außenseite übertragen werden.

Wenn die Oberkante des Schanzkleides in weiten Teilen den gleichen Abstand zum Deck hat, kann man dafür ein sog. Streichmaß nutzen.

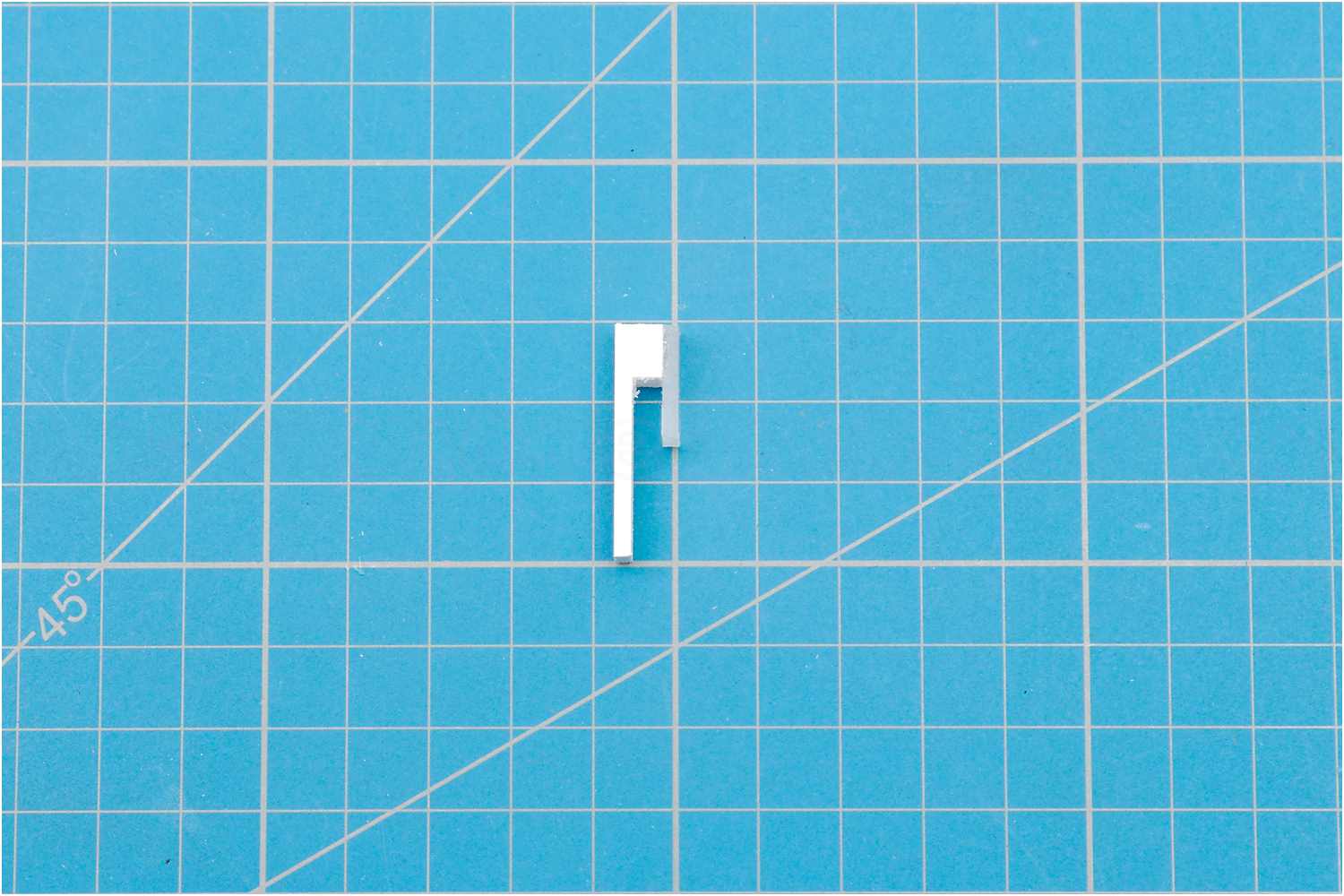

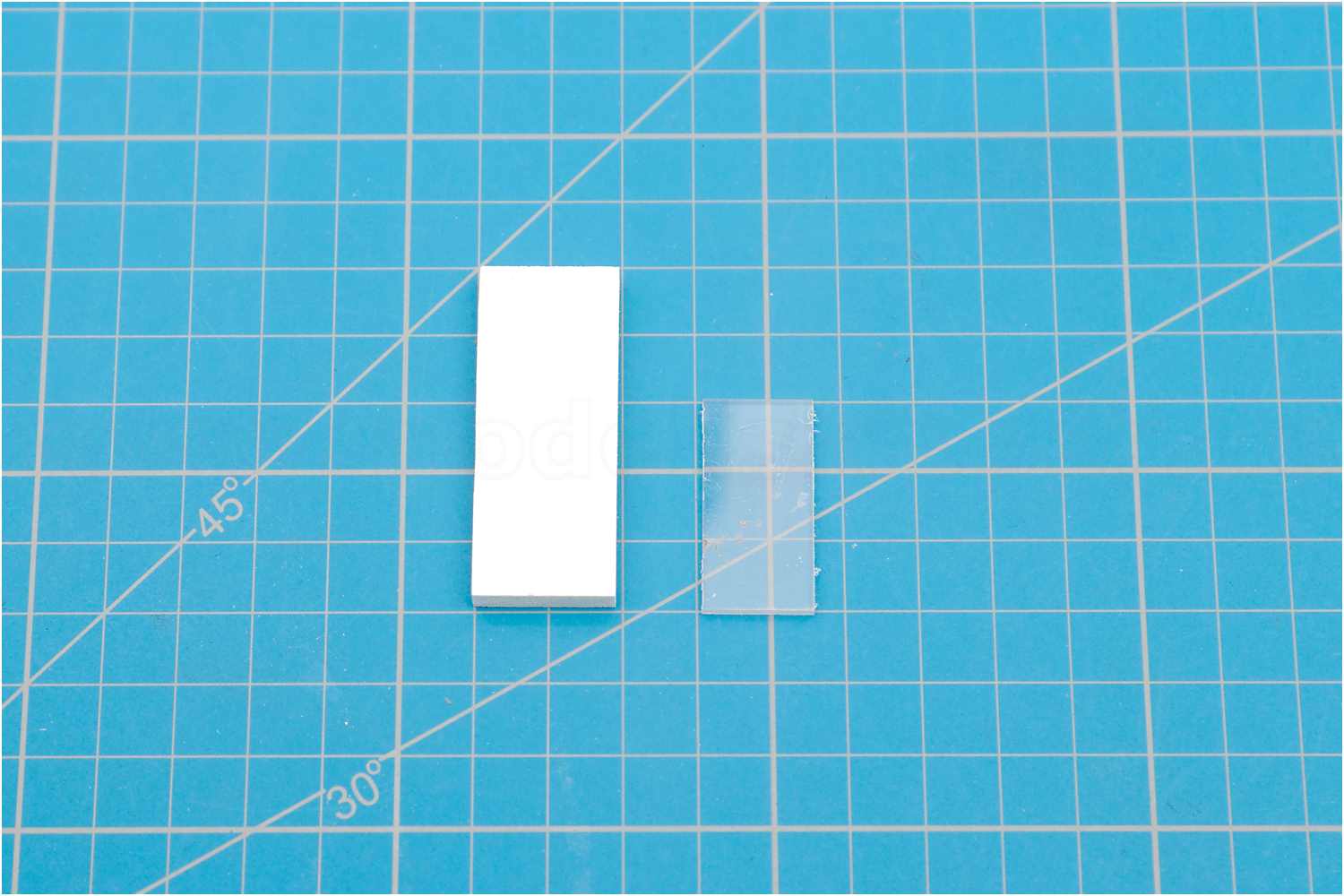

Dieses kann aus Kunststoffteilen gefertigt werden:

eine Platte für die Innenseite, etwas länger als die Höhe des späteren Schanzkleides über Deck
einen Abstandshalter, die Materialdicke so stark wie die Dicke der Schanzkleidbeplankung
eine Außenplatte

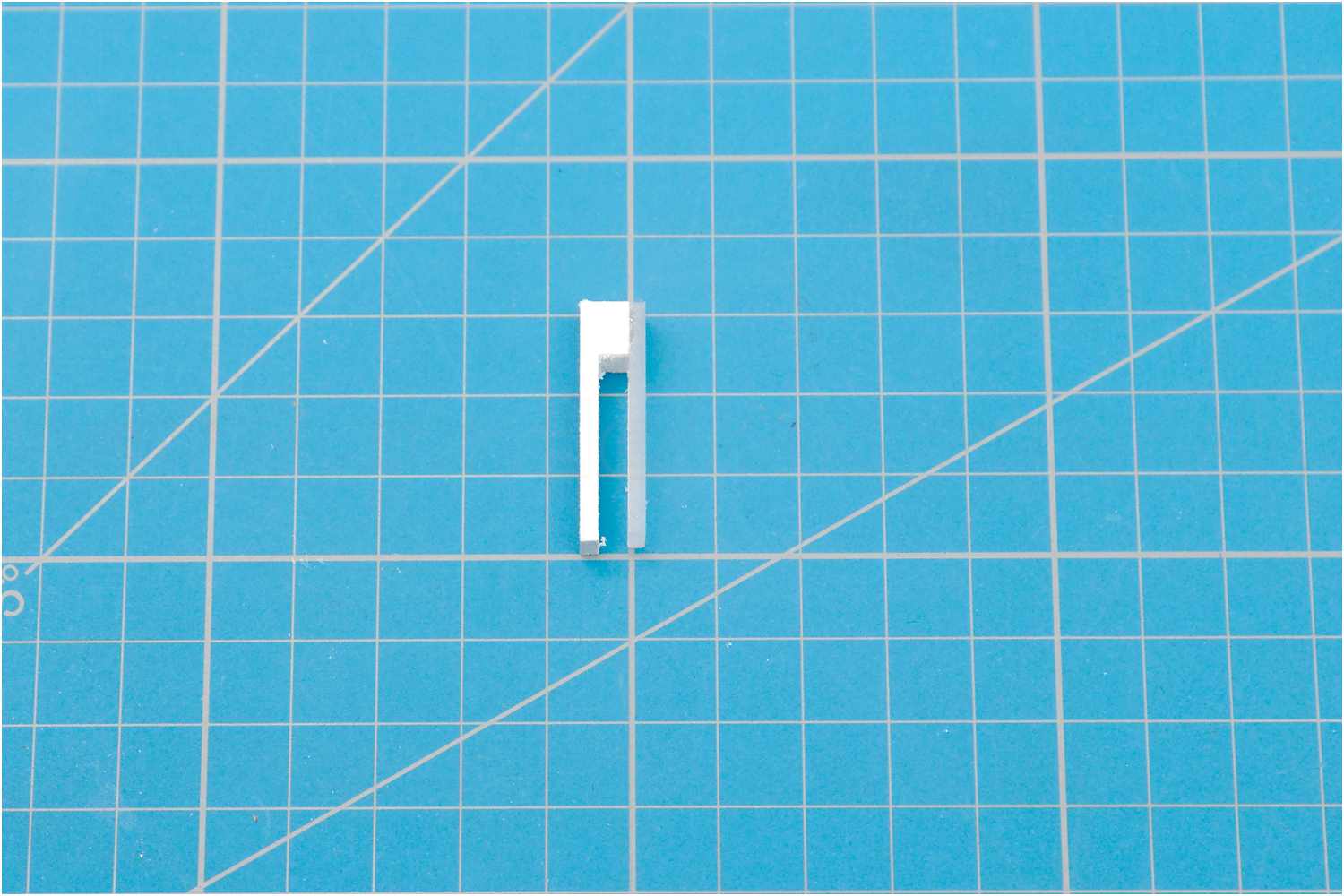

Diese drei Teile werden zusammengeklebt, ähnlich wie eine Wäscheklammer, dann wird die Außenplatte bis zur Oberkante des späten Schanzkleides gekürzt.

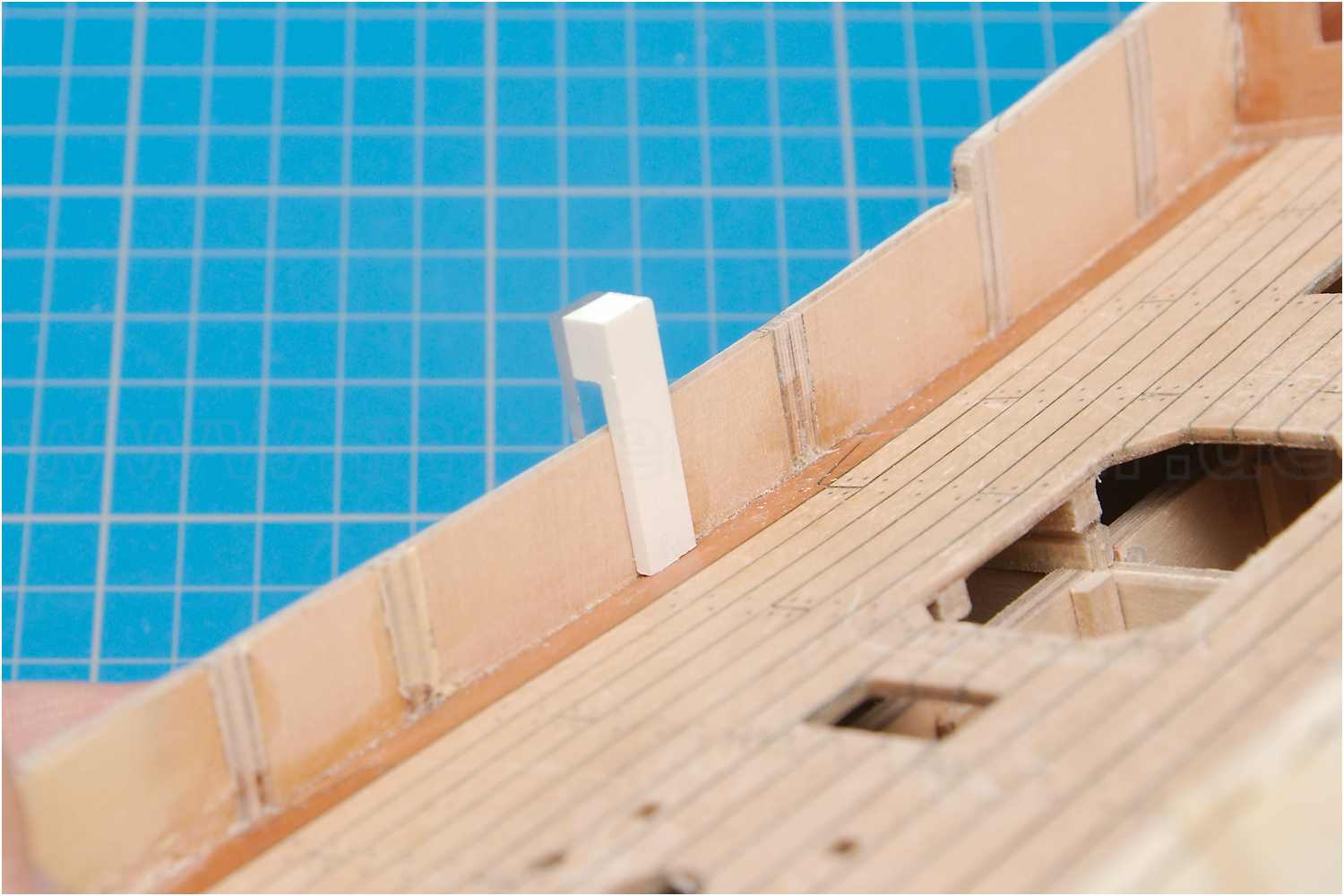

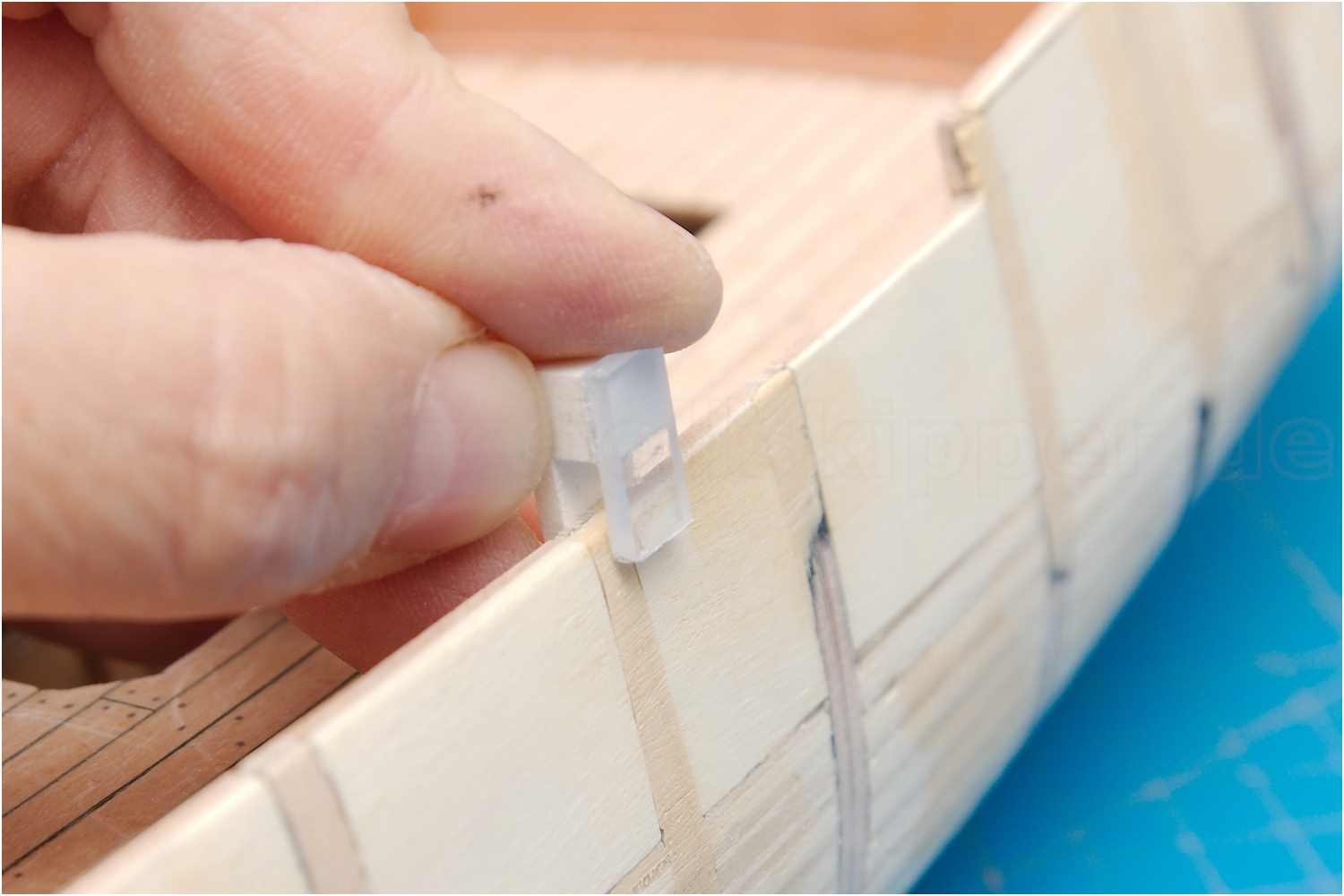

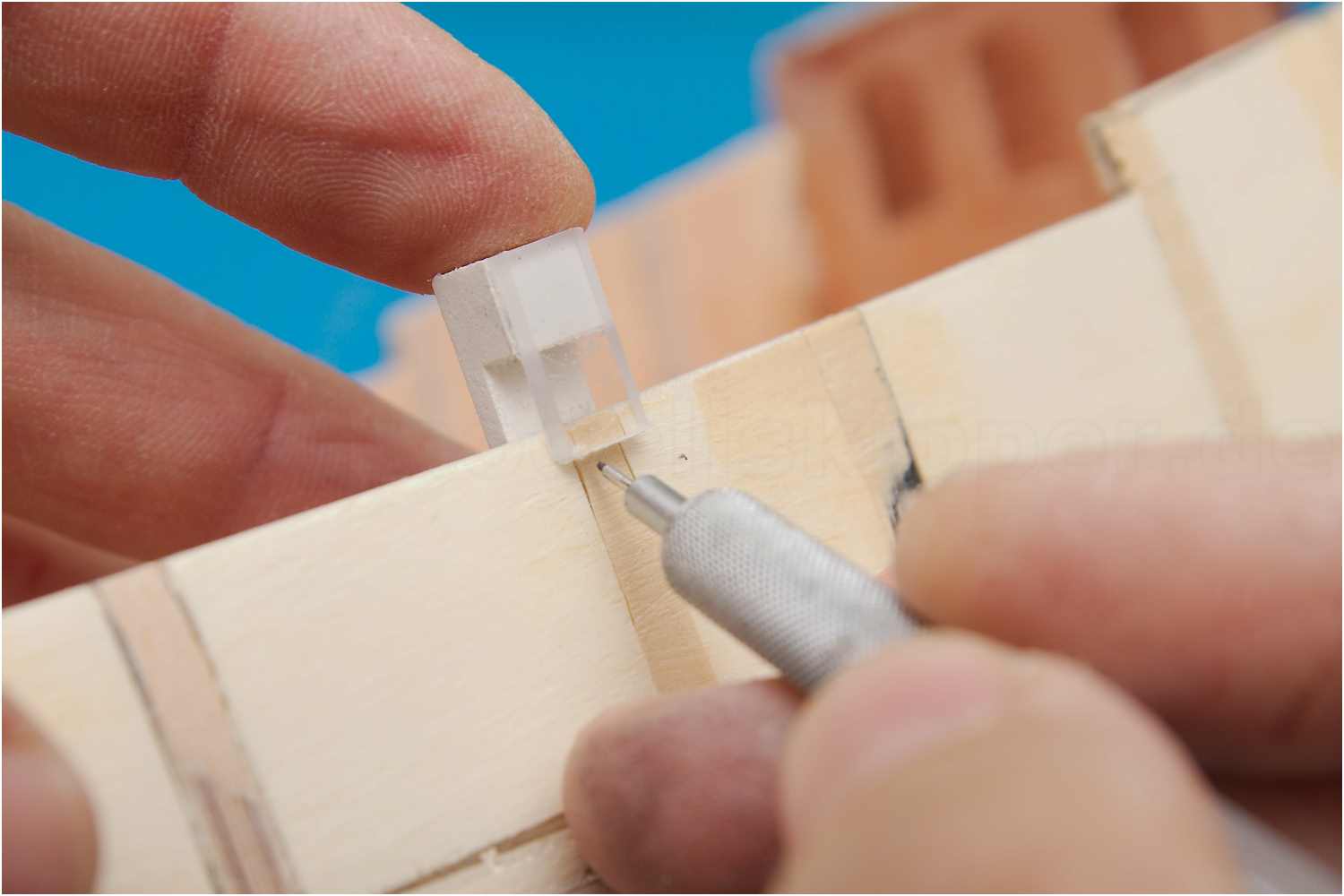

Man bearbeitet nun die Oberkante der Bordwand, lässt noch etwas Übermaß, steckt dann das Streichmaß darüber bis die Innenplatte auf dem Deck aufsitzt und kann dann an der Außenplatte eine Markierung anzeichnen.

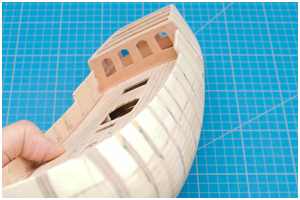

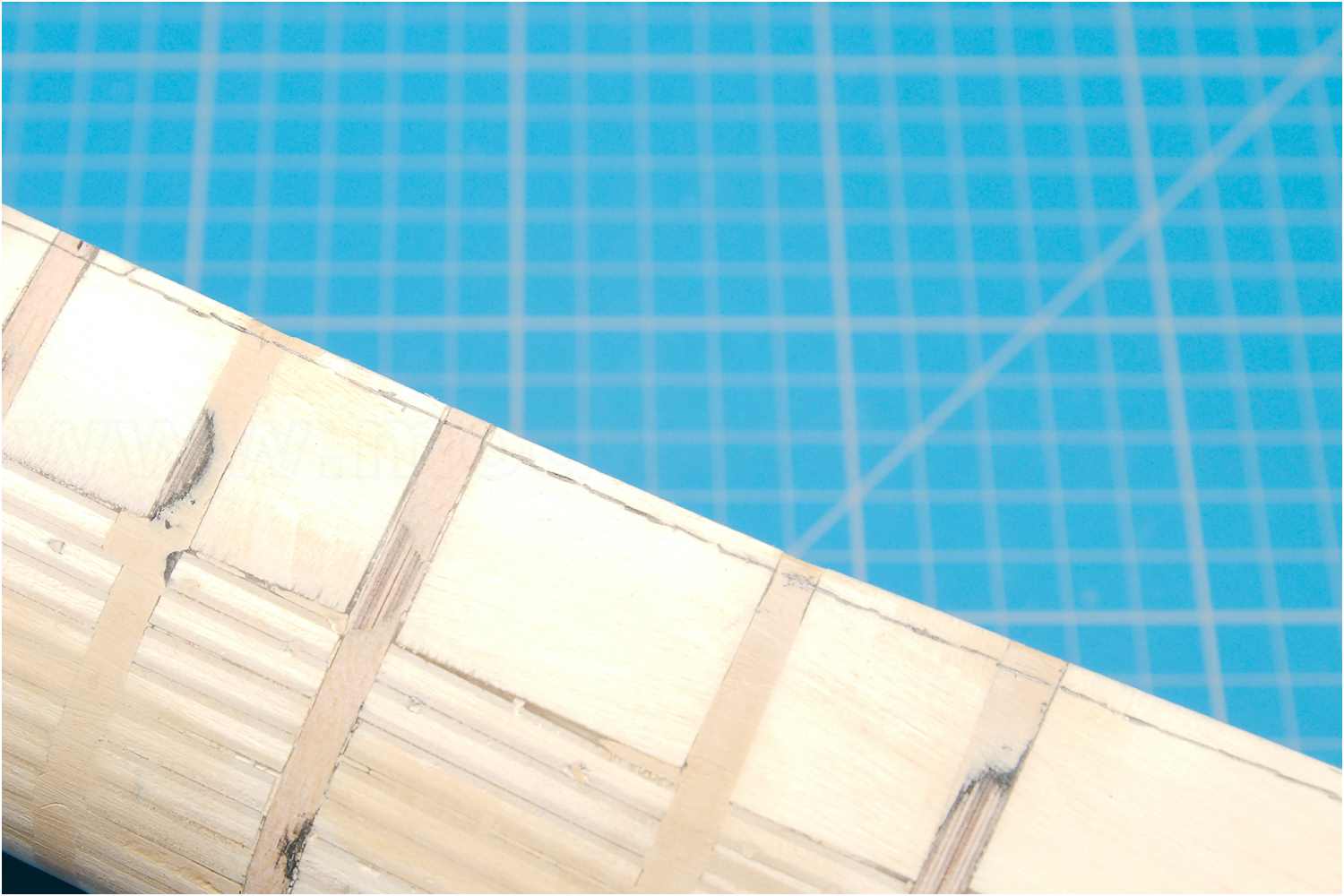

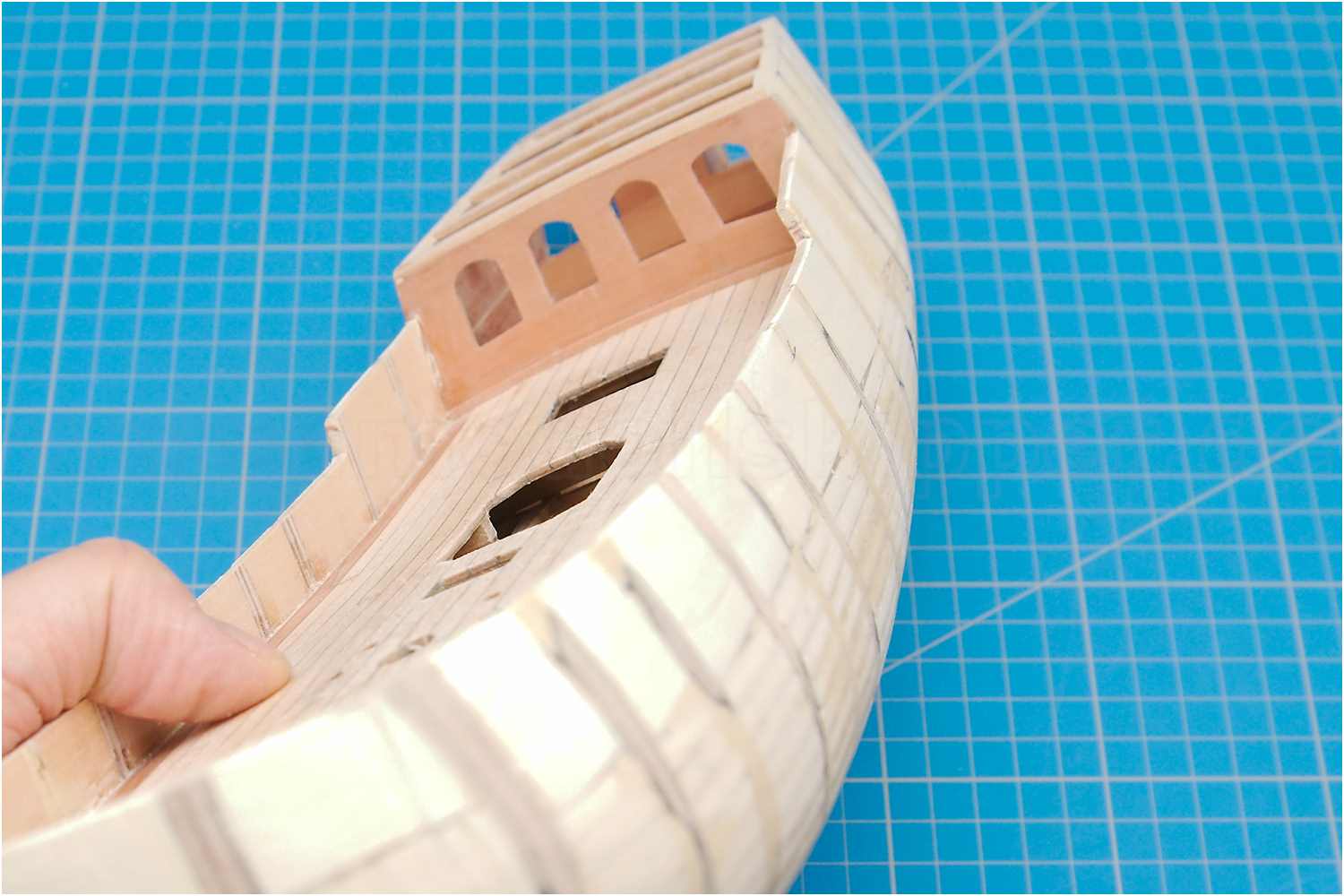

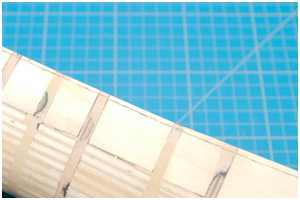

Ohne weiteres Messen kann man recht schnell die Höhe des Schanzkleides am kompletten Rumpf anzeichnen und klont so recht genau die Linien der Decksoberkante an der Rumpfaußenseite.

Jetzt nur noch ein wenig Schleifarbeit und man erhält eine exakt abgemessene Schanzkleidhöhe.

Dieser Artikel ist beim Bau der Statenjacht Fredericus entstanden.
