Möchte man vergitterte Bullaugen realisieren, sollte man die Stäbe möglichst gleichmäßig und exakt darstellen. Zudem kann man sich mit dieser Varianten das Löten erleichtern.

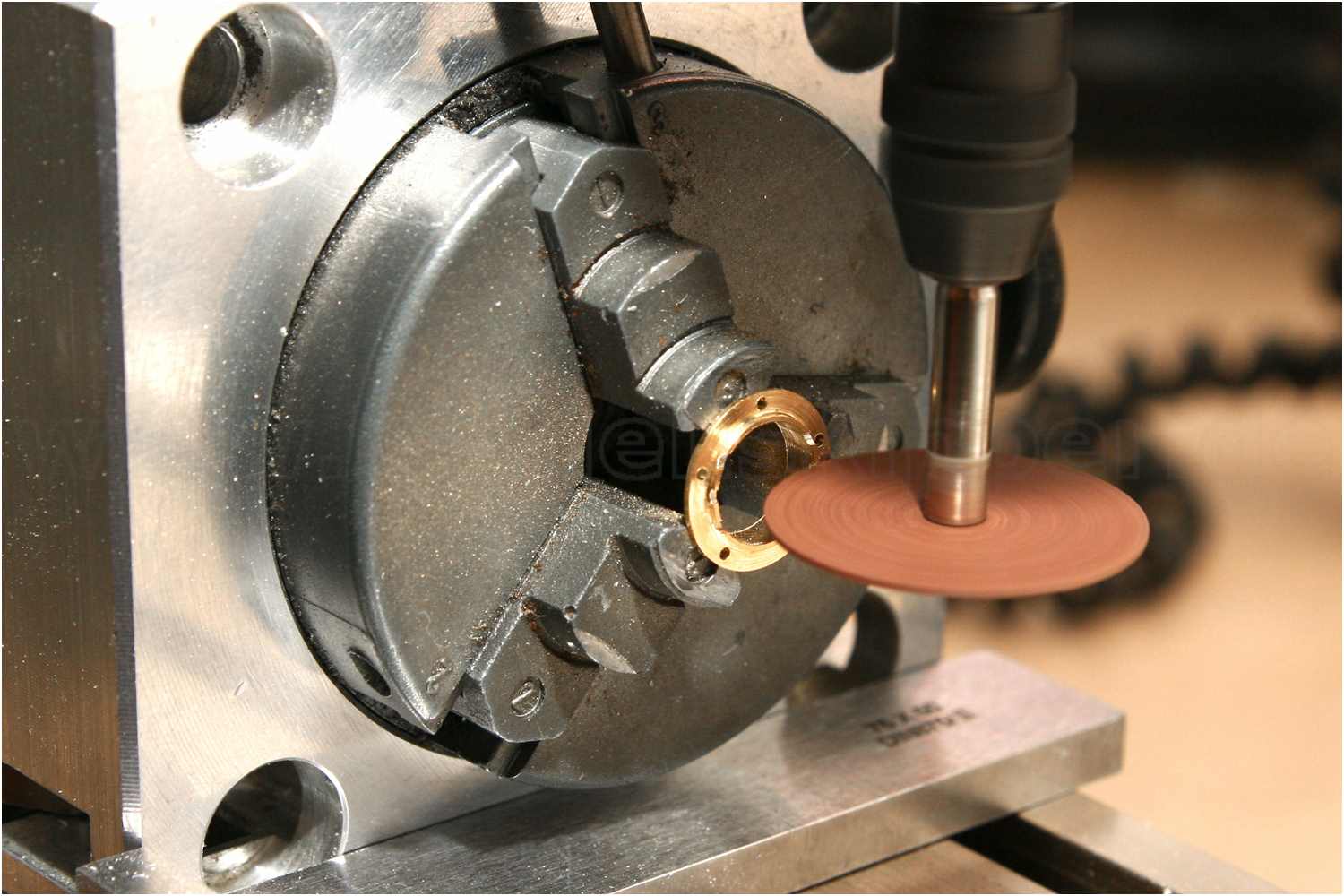

Dazu habe ich mir auf der Fräse mit einer kleinen Trennscheibe Vertiefungen in den Rand des Bullauges gefräst.

  • Schutzgitter auf Bullaugen
  • Schutzgitter auf Bullaugen
  • Schutzgitter auf Bullaugen

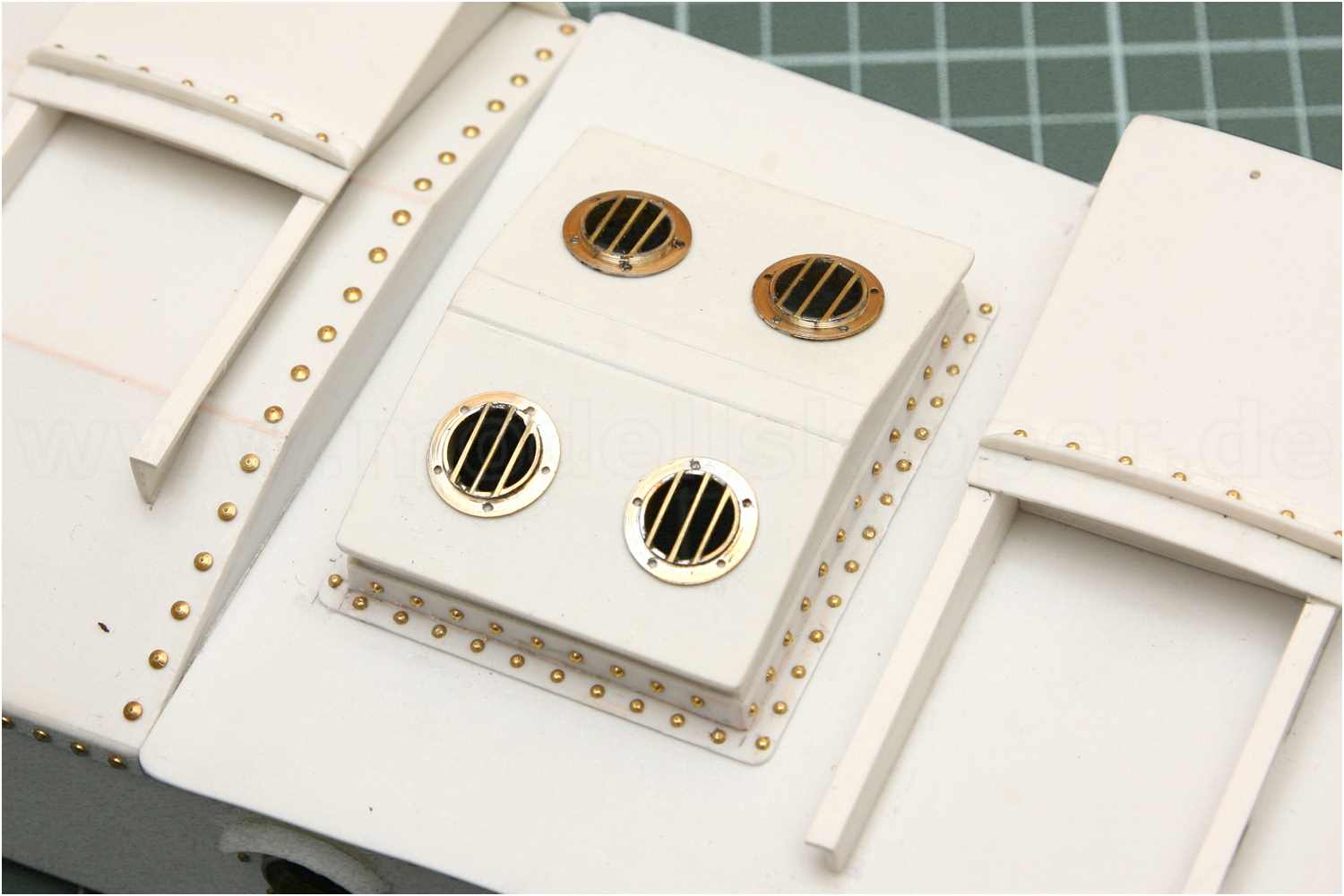

Bei früheren Varianten solcher Bullaugen habe ich die Stäbe direkt auf den Bullaugenrand aufgelötet, so passierte es, dass sich diese gerade bei der Nachbearbeitung immer mal wieder gelöst haben. Dadurch, dass sie nun in einer Vertiefung liegen, ist es diesmal nicht mehr passiert.

Auch das Löten hat besser funktioniert, ich habe zuerst nur am äußeren Rand verzinnt, so blieb der Innenring sauber. Die Rillen habe sich auch gleich mit Lötzinn gefüllt, ich brauchte die Drahtstifte quasi nur "hineinfallen" lassen. Ich musste gar nicht so präzise arbeiten. Überschüssiges Lötzinn und die überstehenden Drahtenden werden auf der Drehbank einfach abgedreht.
