Da sich auf dem Kampanjedeck zwei Stückpforten befinden und das Deck im Unterschied zur Baukastenvariante wieder beplankt wird, musste erst das Deck hergestellt werden, um die Öffnungen für die Kanonen korrekt festlegen zu können.

Für den Einbau der nächsten Decksebene sollten sichtbare Decksbalken mit einer Biegung realisiert werden, der sog. Balkenbucht.

Für so etwas bevorzuge ich die Technik der Formverleimung.

Dazu kopiere ich mir den entsprechend Teil des Bauplans, klebe diesen auf ein Stück Sperrholz, bohre Löcher entlang der gebogenen Linie und stecke von der Unterseite aus Nägel durch. Wenn das Bohrloch 1/10 mm kleiner als der Nageldurchmesser ist, halten die Nägel von allein.

Entsprechend der Balkendicke verleime ich mehrere dünne Furnierleisten miteinander, fixiere das Leistenpaket mit Halteklammern an den Nägeln und lasse den Kleber aushärten.

In diesem Fall bei der Verwendung eines recht dunklen Holzes, sind die Schichten nach dem Schleifen kaum zu erkennen.

  • Bauplankopie zur Herstellung von gebogenen Decksbalken

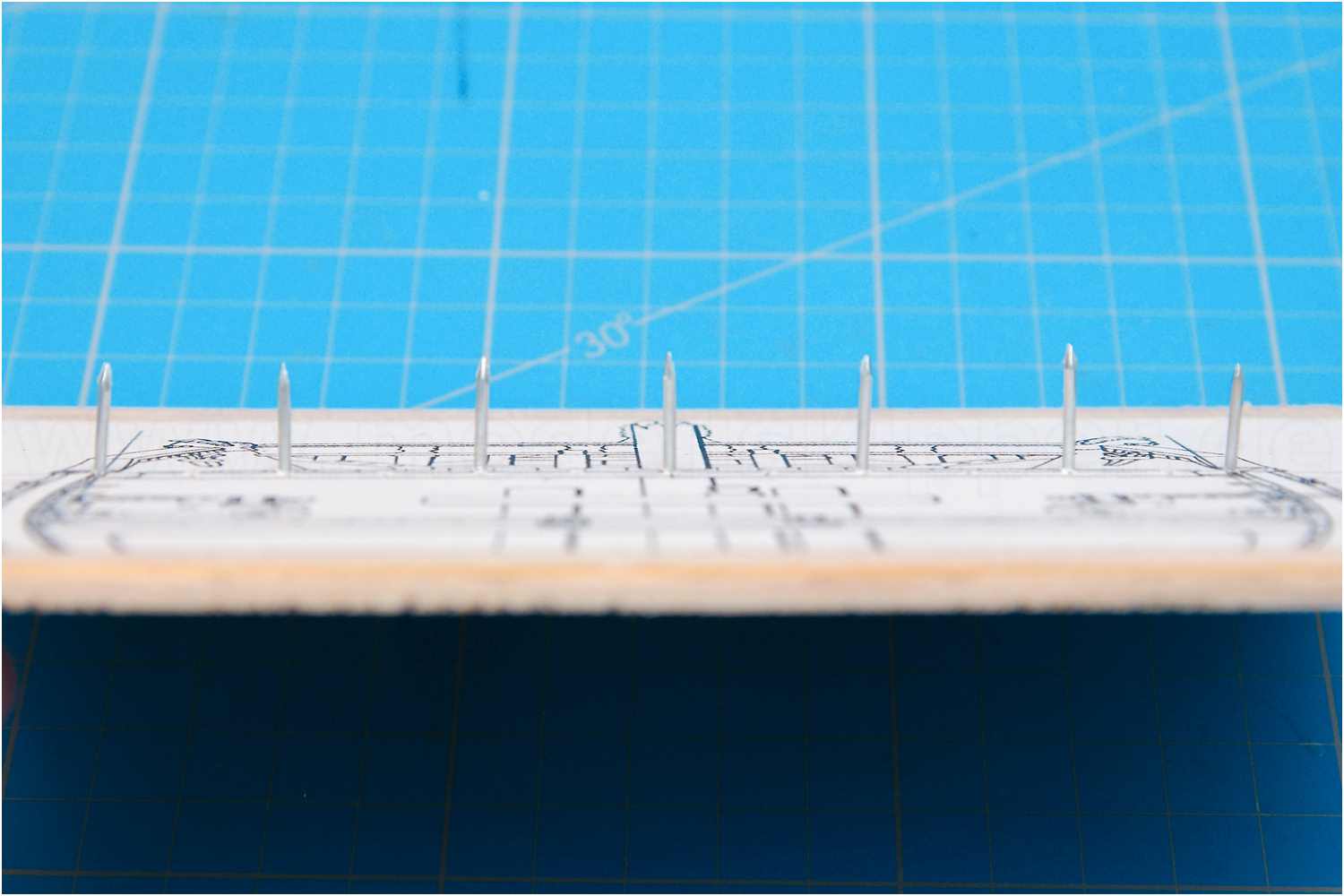

  • Nägel zum Fixieren des Holzleisten für die Decksbalken

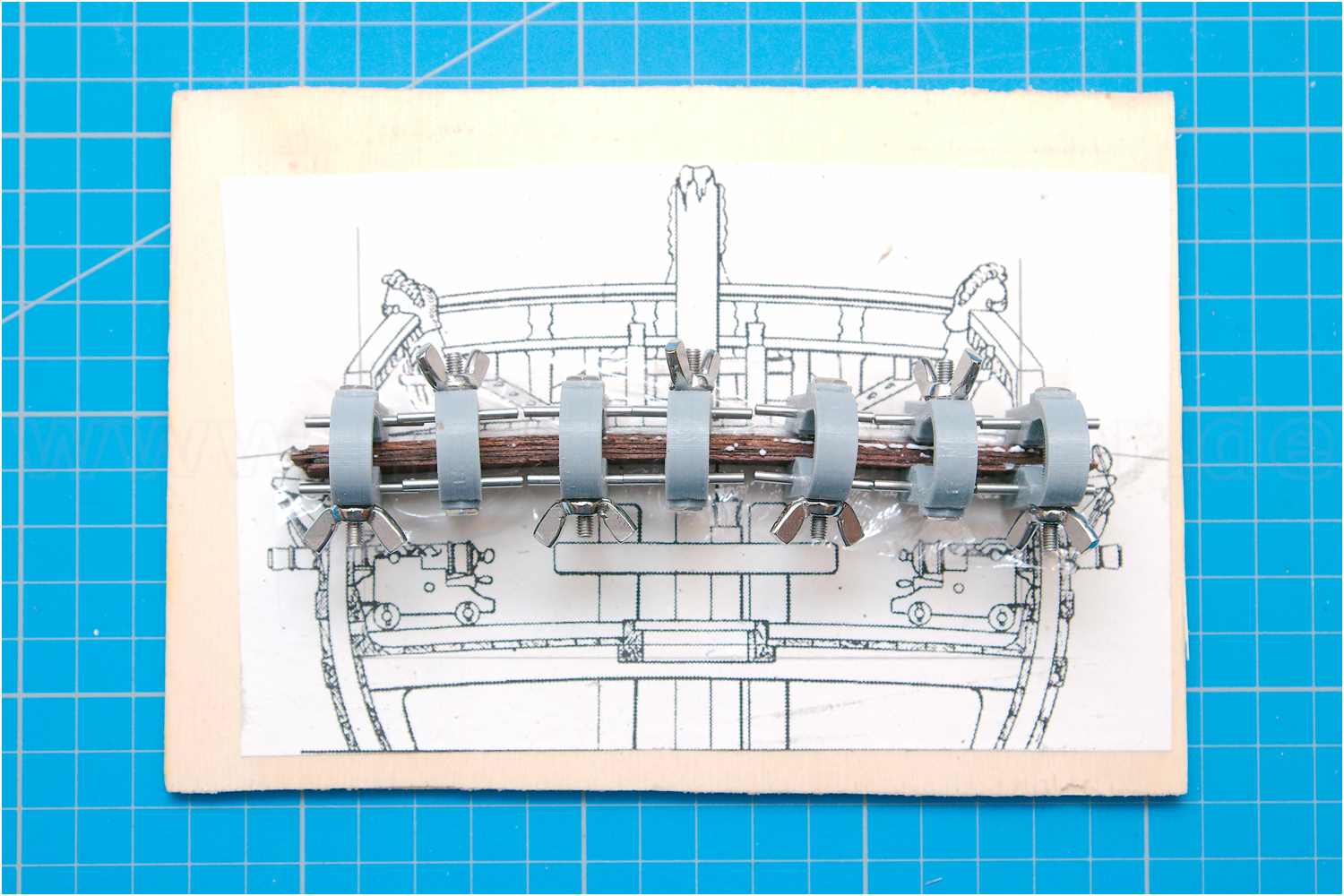

  • Furnierleisten werden an der Biegeform fixiert

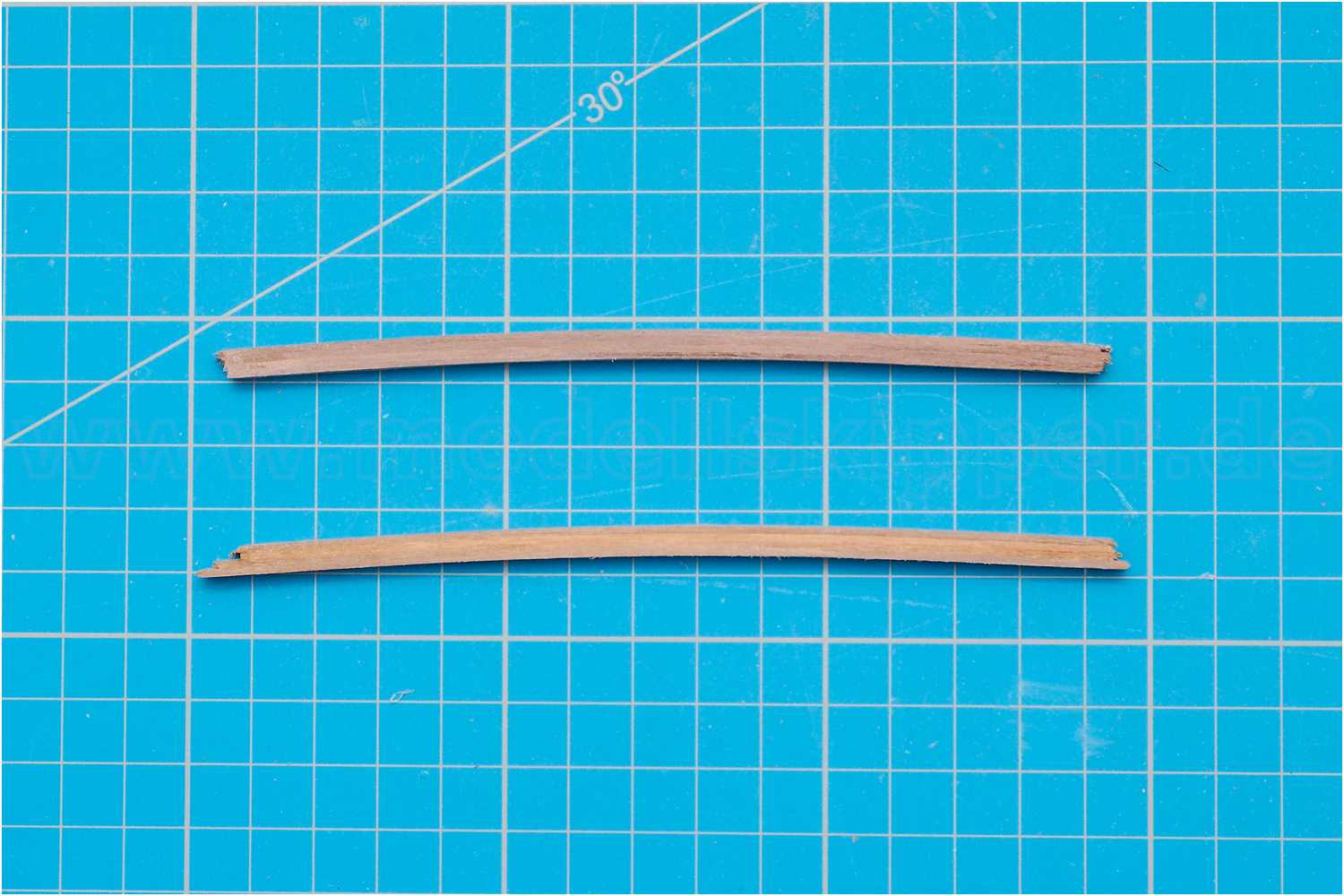

  • fertig verleimte Decksbalken

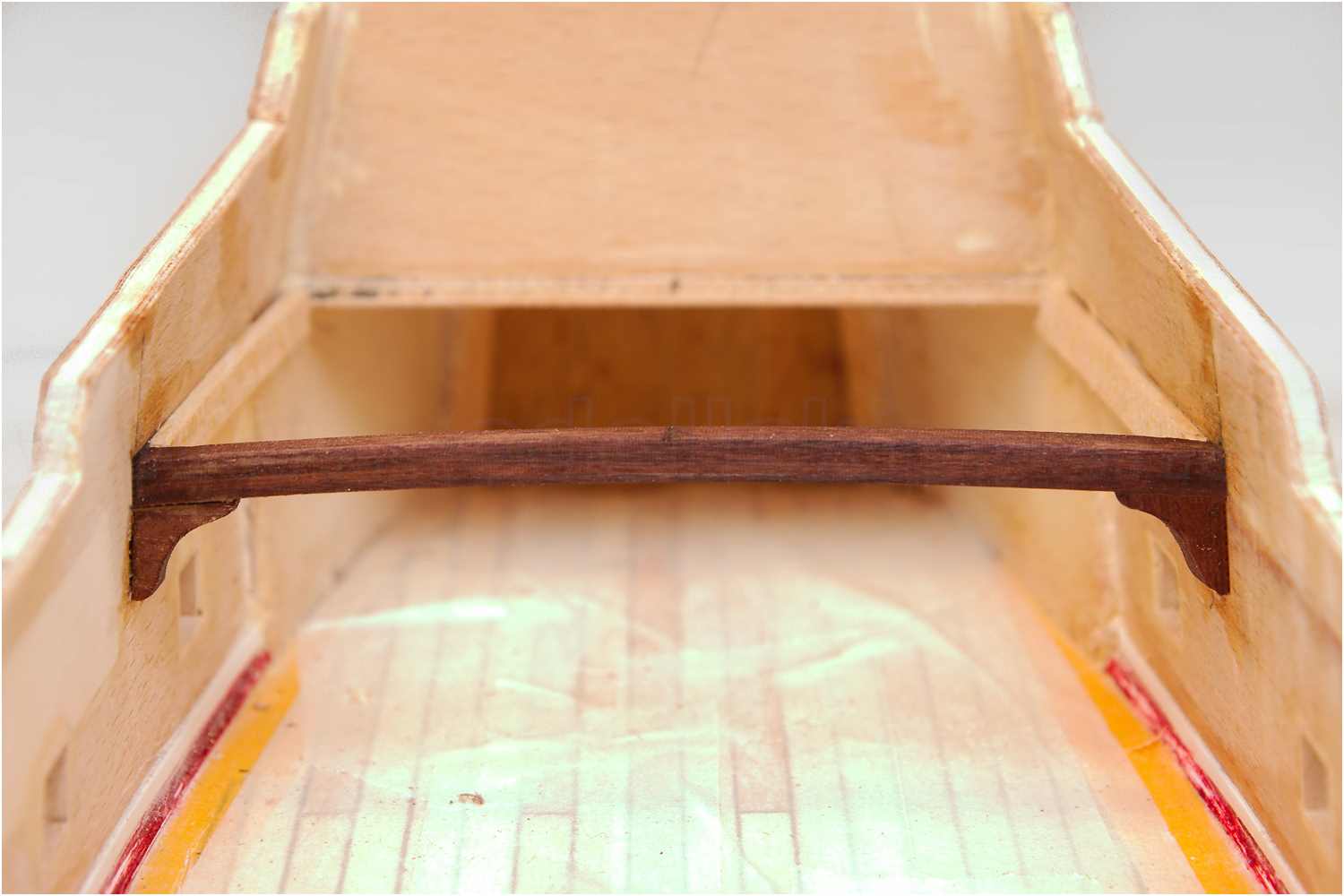

Die Decksbalken für das Kampanje- und Backdeck sind eingeklebt und lagern beidseitig auf einem Balkenknie.

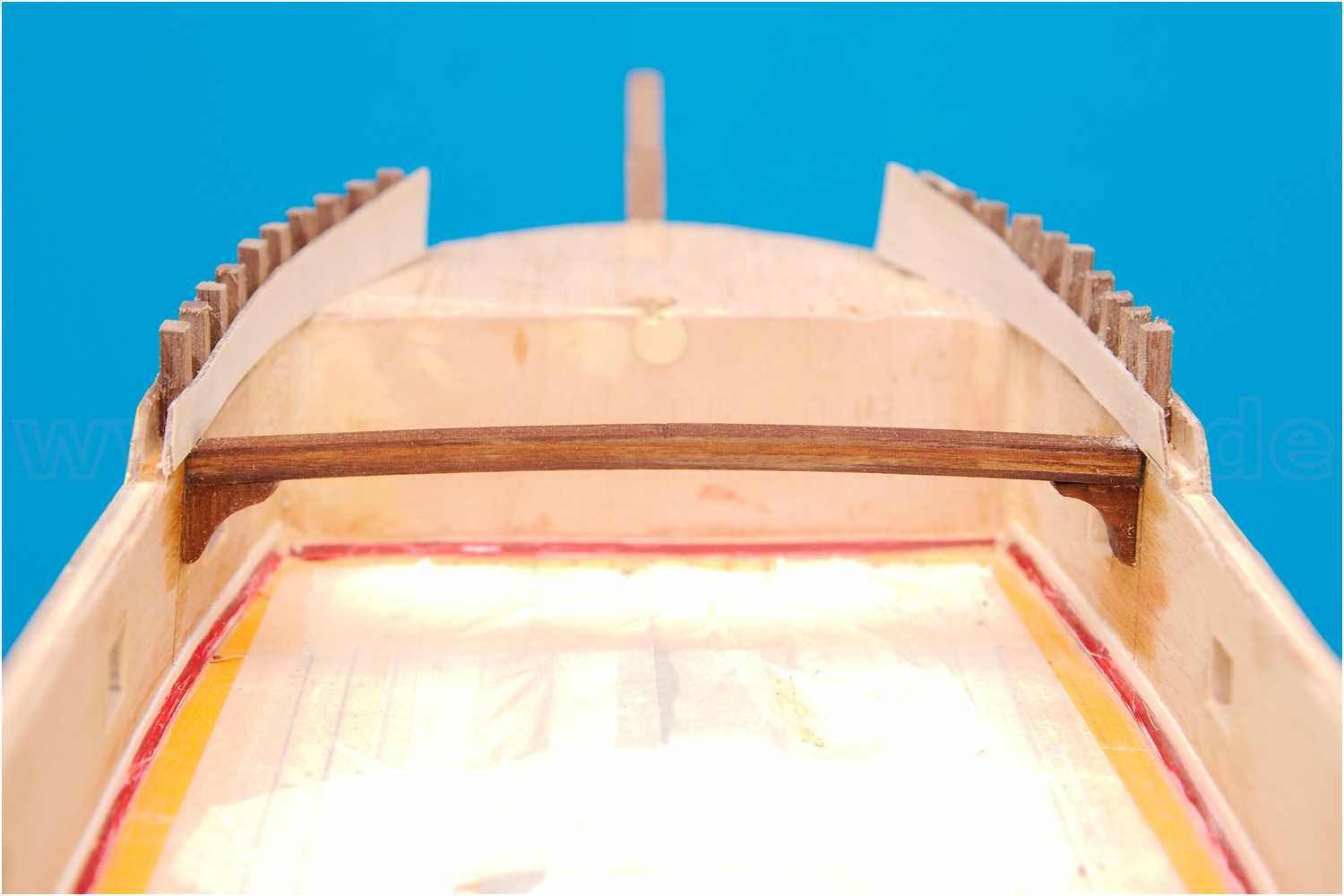

  • Decksbalken unter dem Kampanjedeck
  • Decksbalken unter dem Backdeck

Das Kampanjedeck ist fertig beplankt

Nach der Beplankung wurde das Gatt für den Kolderstock, die Mastleibung und das Luk zum Niedergang eingearbeitet.

Zur weiteren Detailierung wurden noch zwei kleine Kanonen und die Treppe für den Niedergang angefertigt.

Das Kampanjedeck bleibt vorerst noch herausnehmbar, da unter dem Deck später noch zwei Kanonen aufgestellt und betakelt werden müssen.

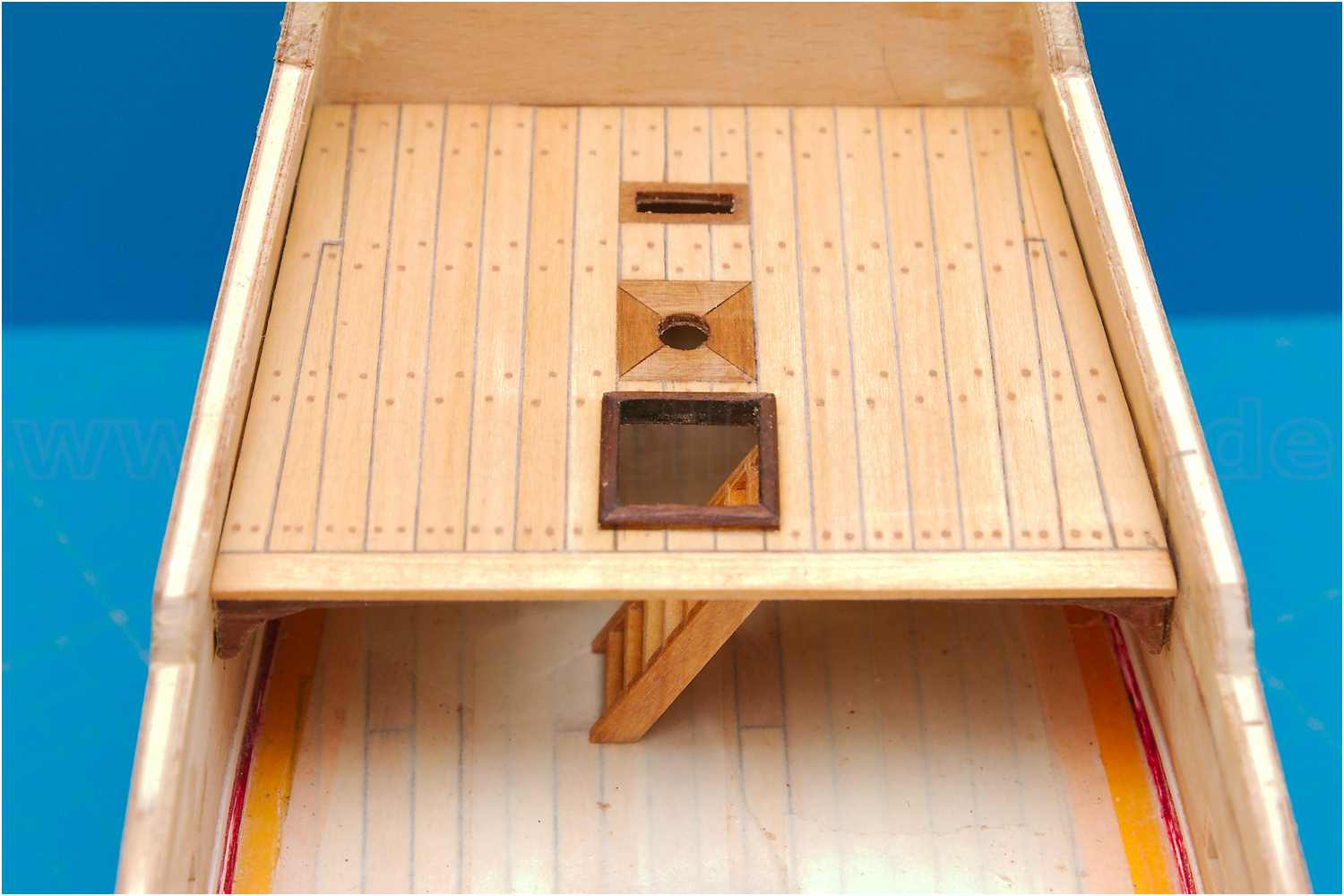

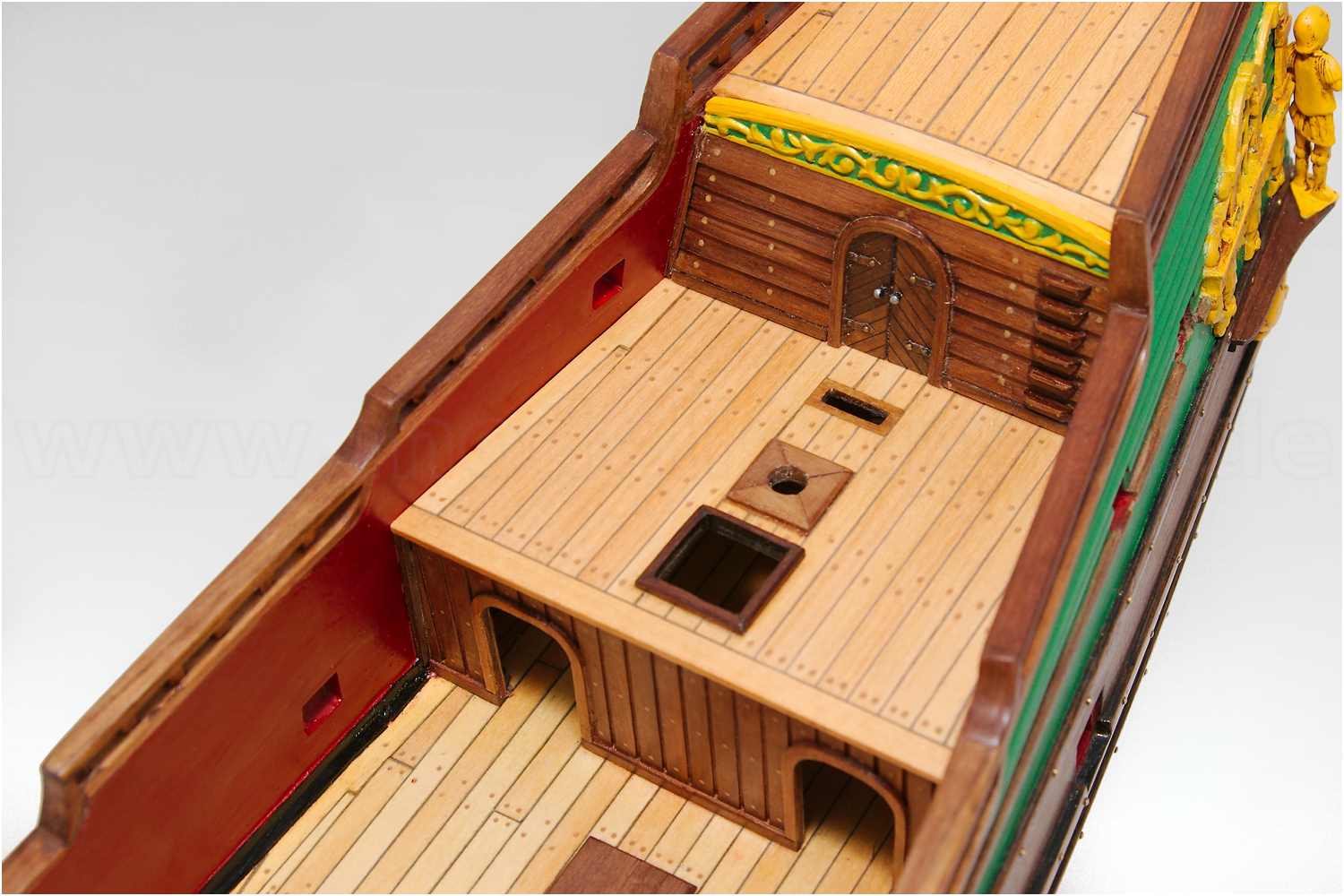

  • das Kampanjedeck ist beplankt

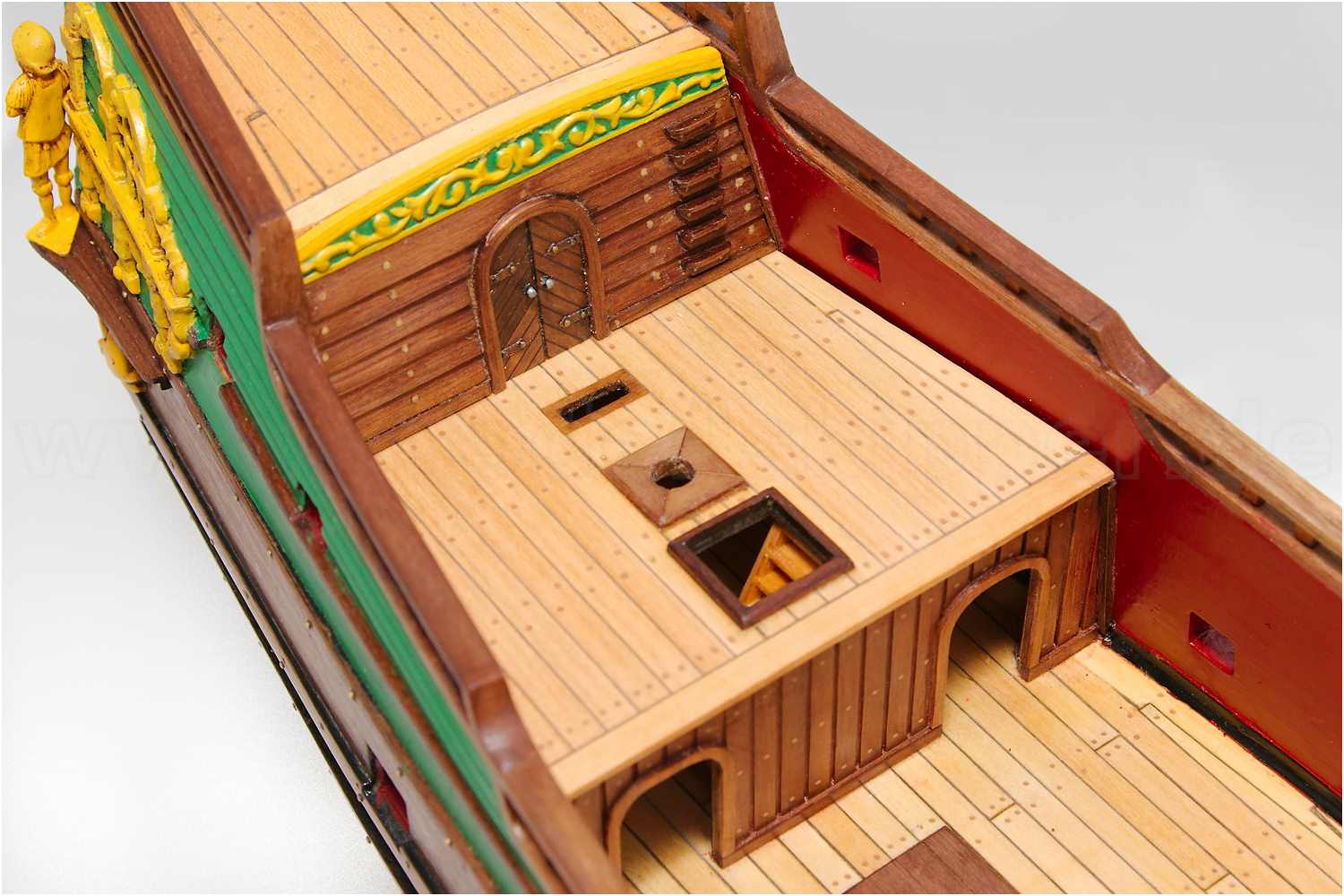

  • der Niedergang ist angepasst

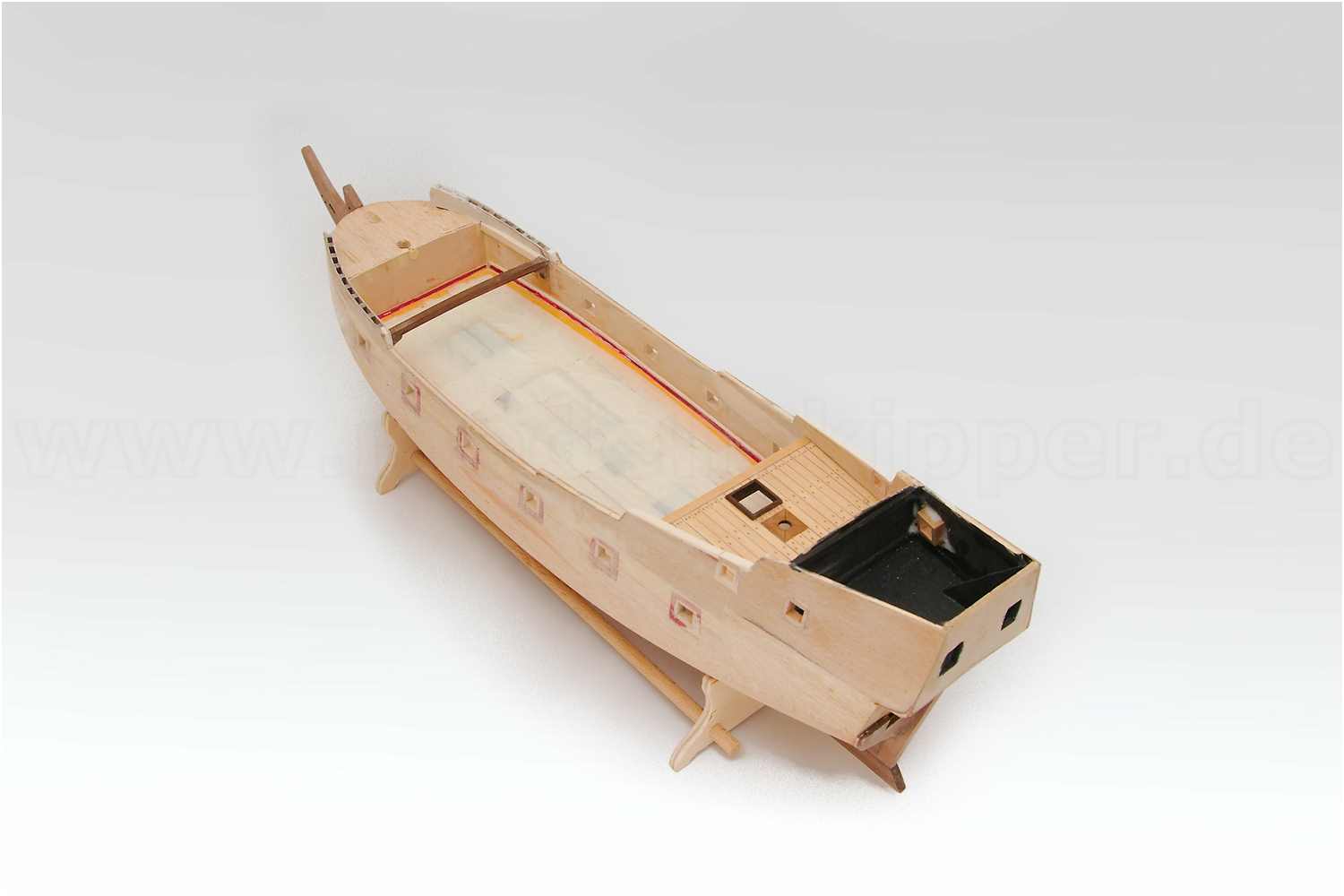

  • das Deck ist noch nicht endgültig verklebt und kann für weitere Arbeiten abgenommen werden

Nach dem Einsetzen des Decks konnten auch die letzten vier Stückpforten eingearbeitet werden. Die Füllrahmen sind wieder in der oben beschriebenen "Scheibchentechnik" hergestellt.

  • die Stückpforten der Kampanje und Hütte sind verbaut

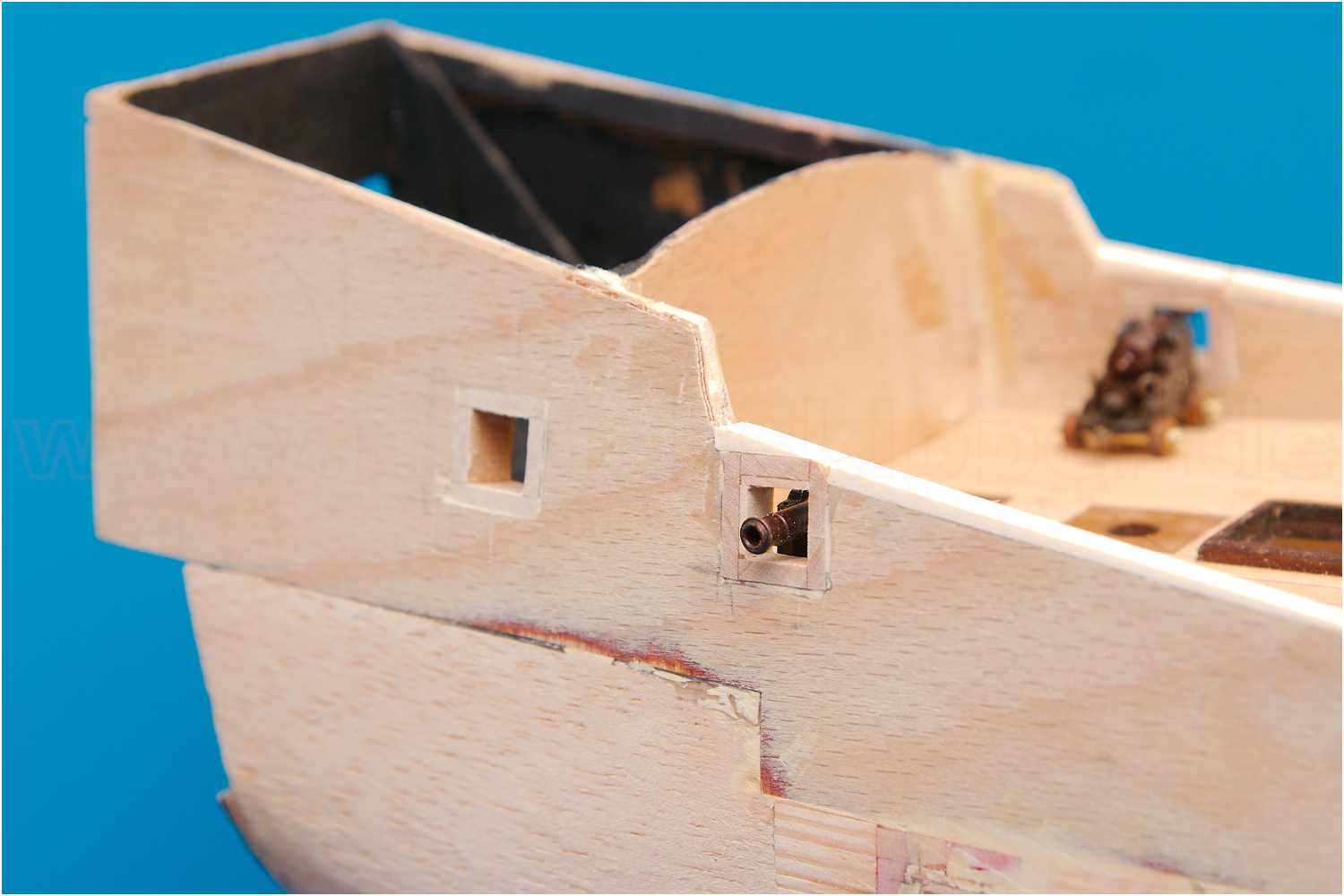

  • die letzten 4 Stückpforten sind eingebaut und verschliffen
  • die Stückpforten auf der Backbordseite

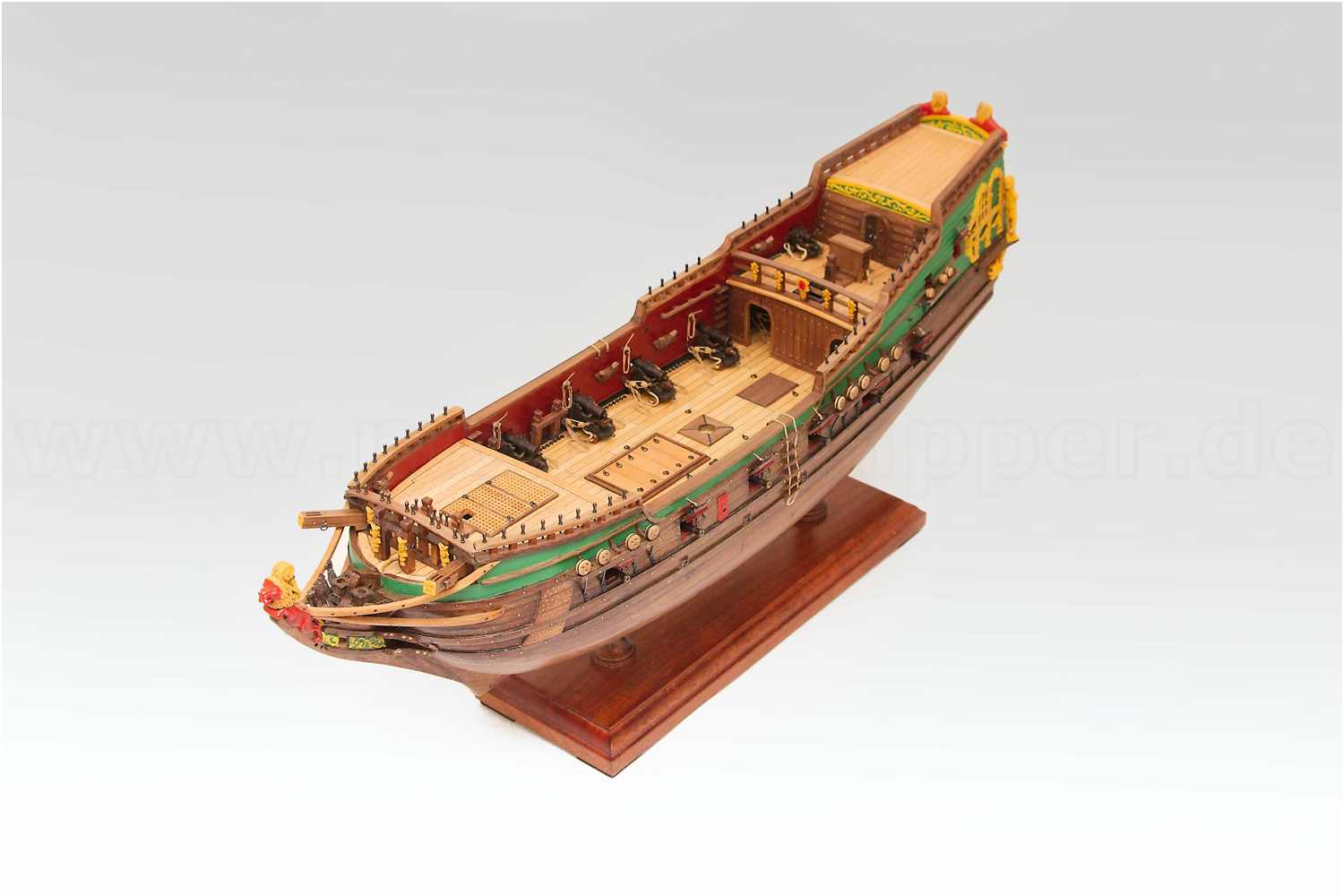

spätere Ausbaustufen und Detailierung der Kampanje
klicke auf die Bildunterschriften, um weitere Informationen zu erhalten

Mit dem Bestücken der beiden kleinen Geschütze, der Anfertigung des Kolderstocks und der Belegnägel ist das Kampanjedeck fertigestellt.

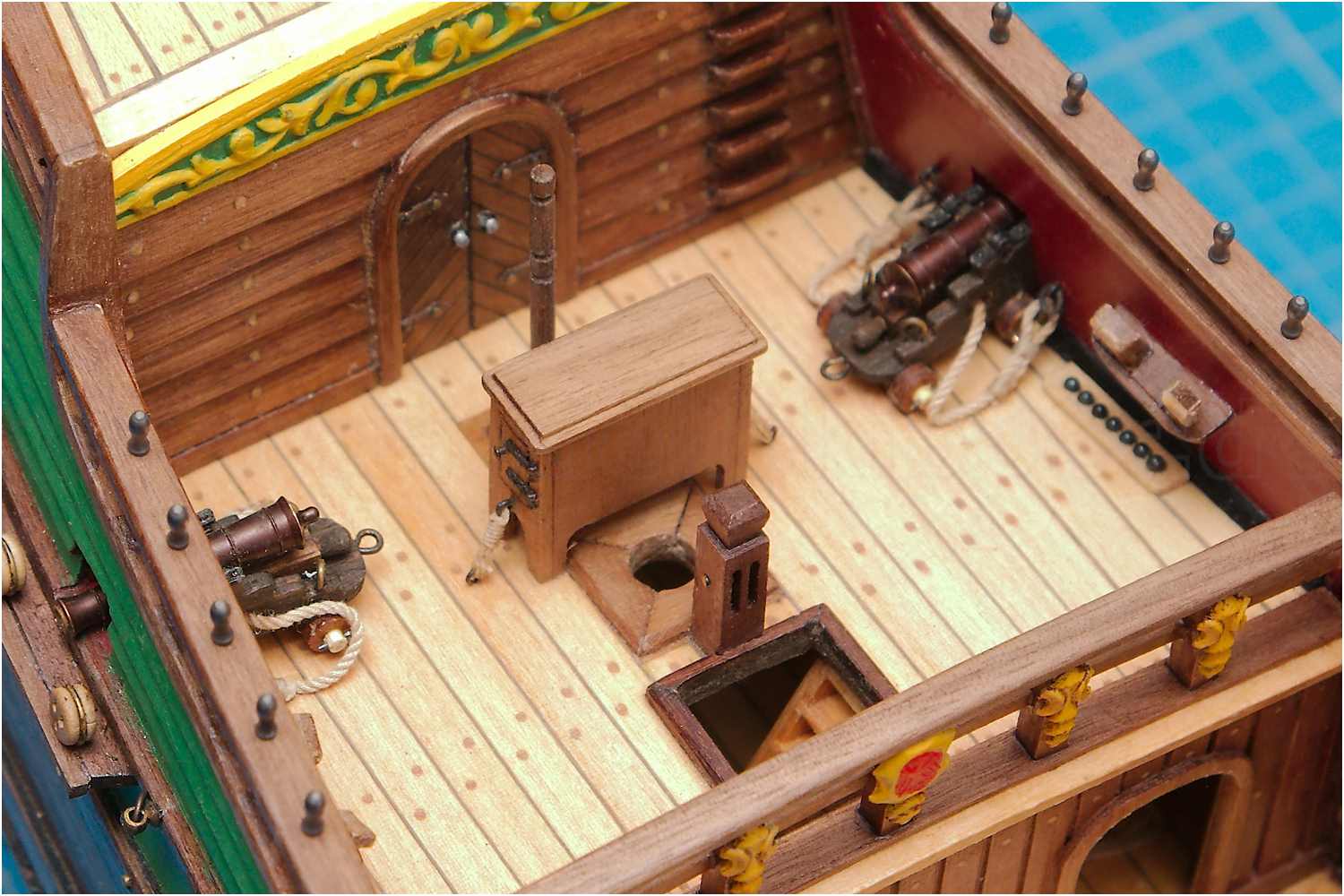

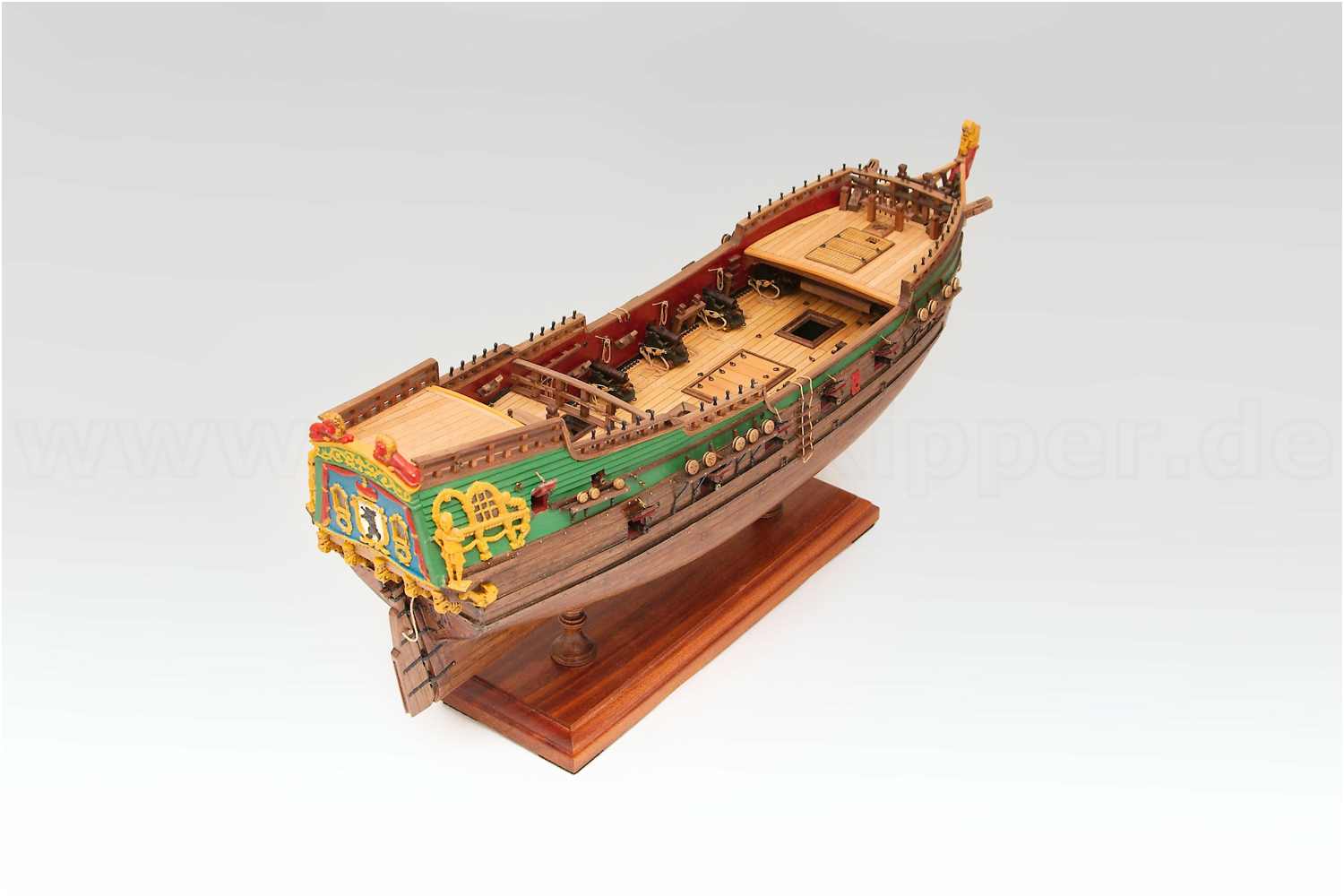

  • die fertige Kampanje

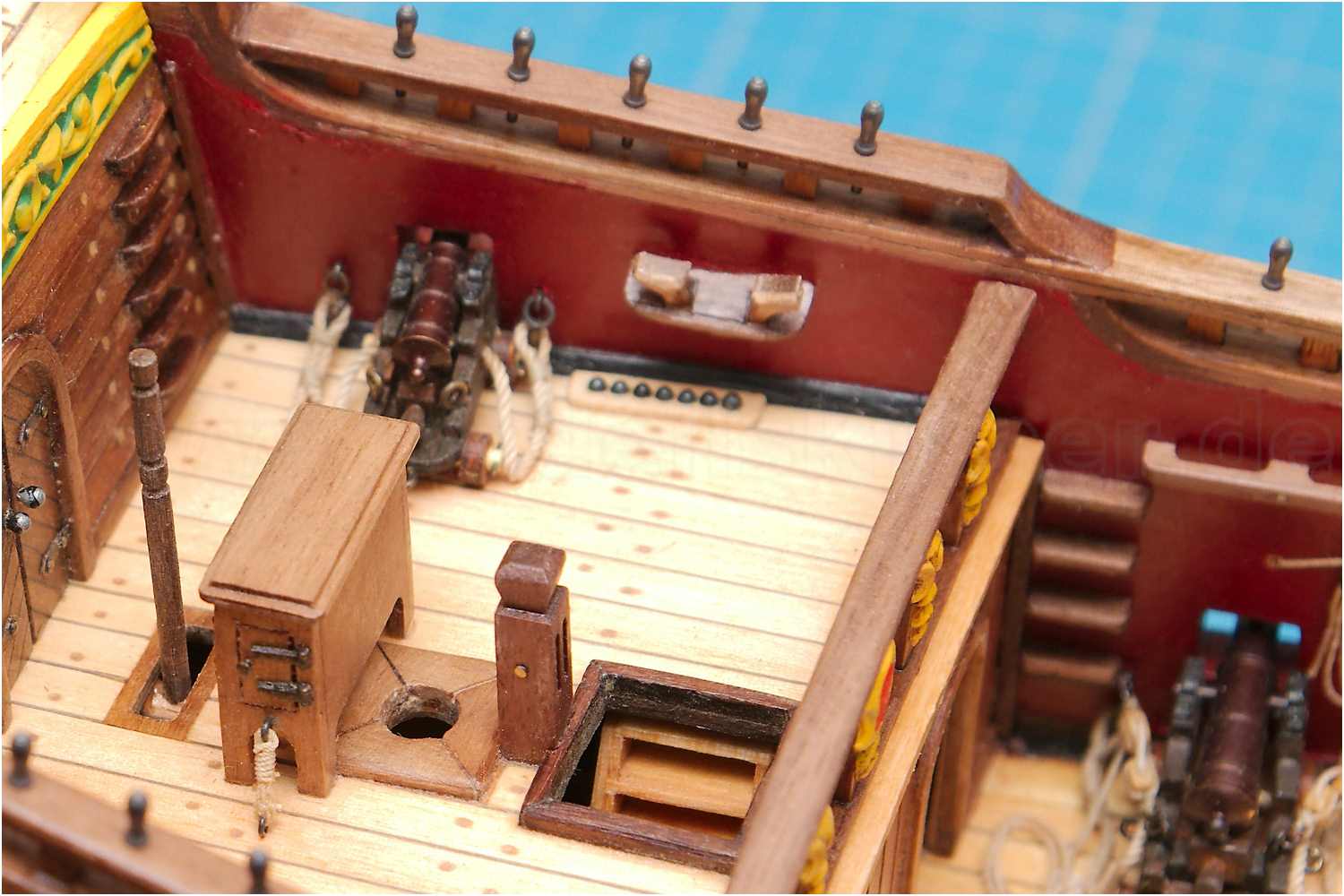

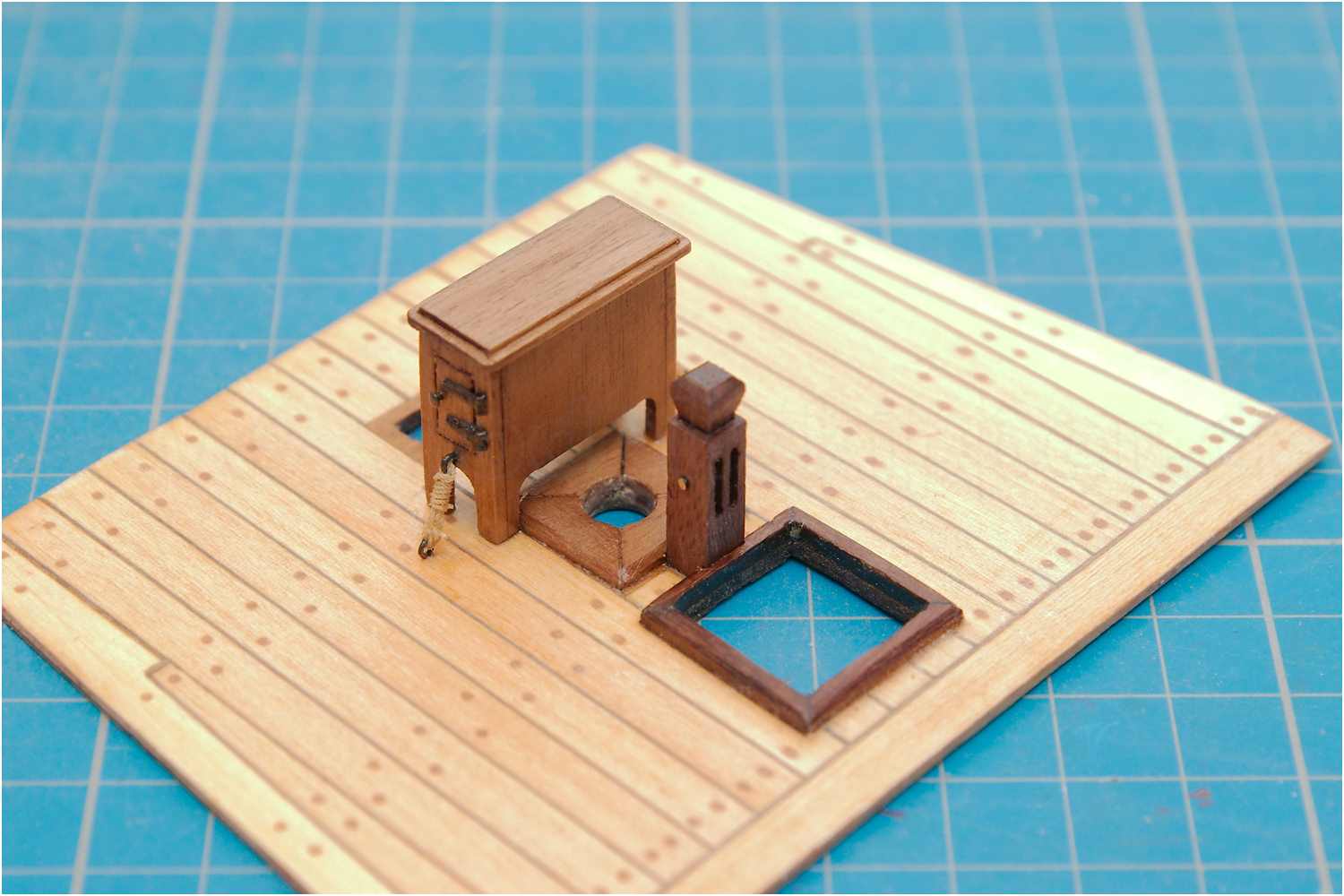

  • Kolderstock, Kompasshäuschen und Fallenknecht

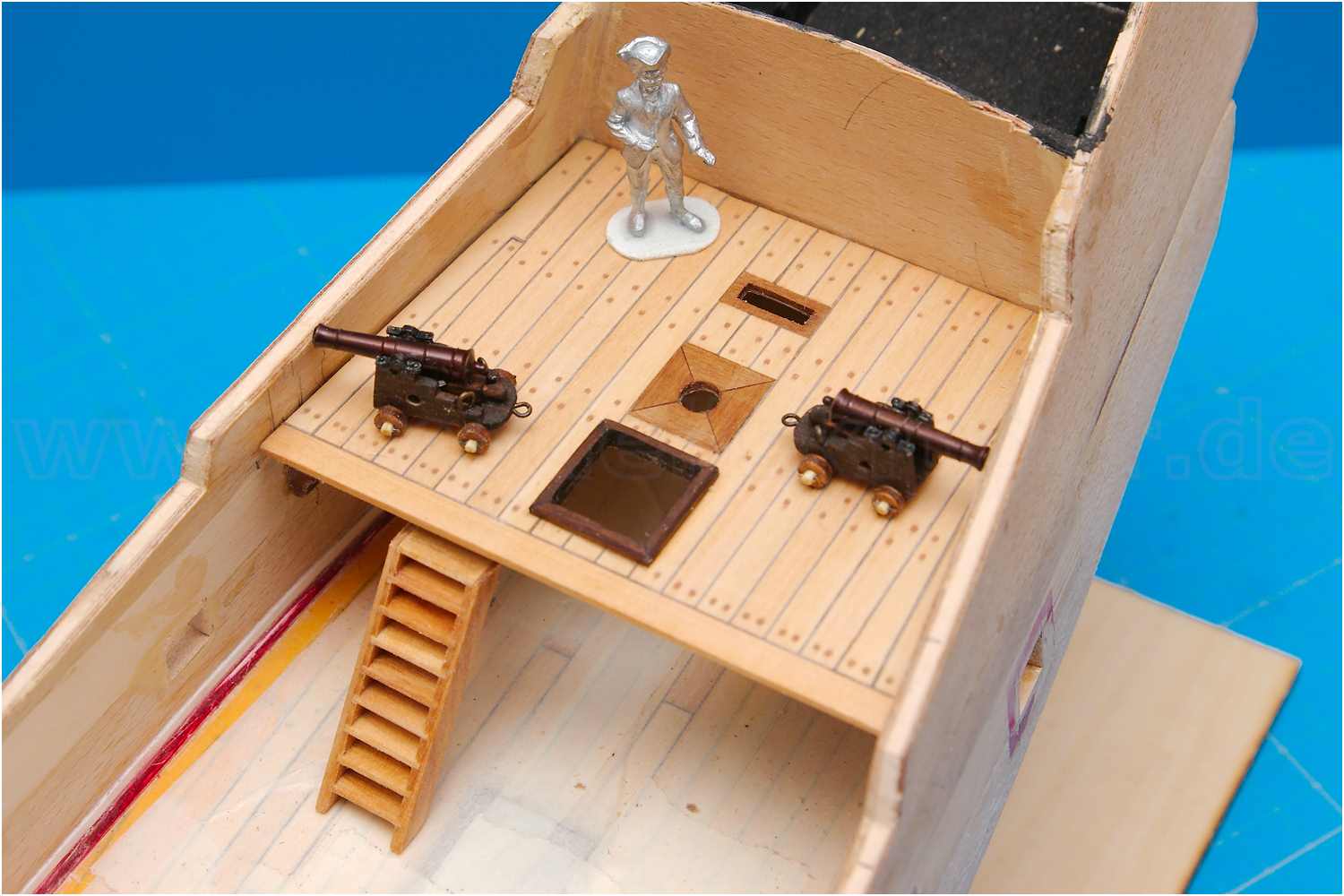

  • Bestückung mit den kleinen Geschützen und Kugelracks

  •

Bauzeit: Beplankung und inkl. aller Details ca. 44 Std.... weiter geht es mit der Back
